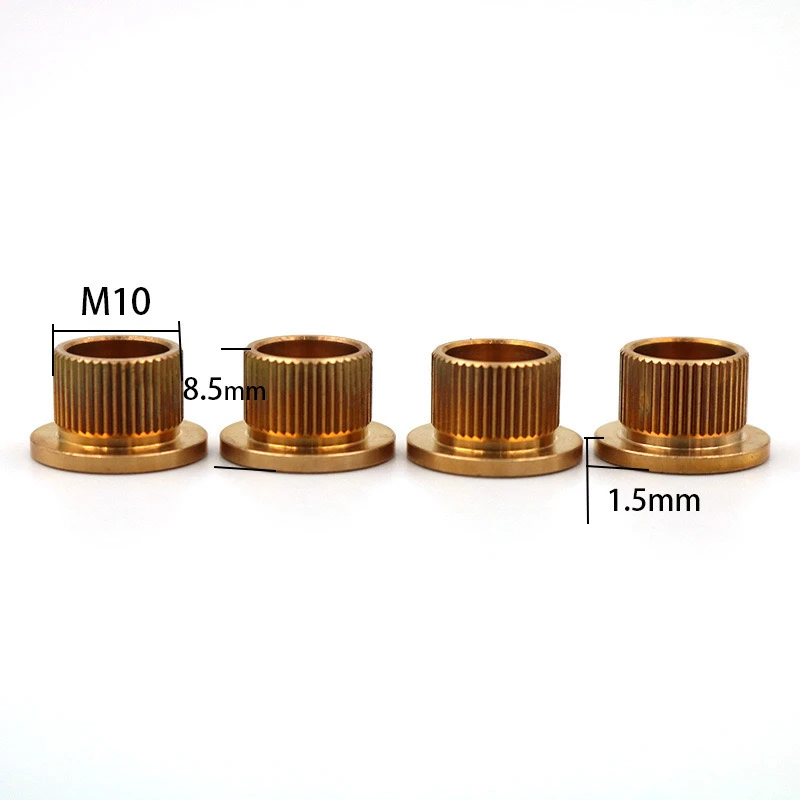

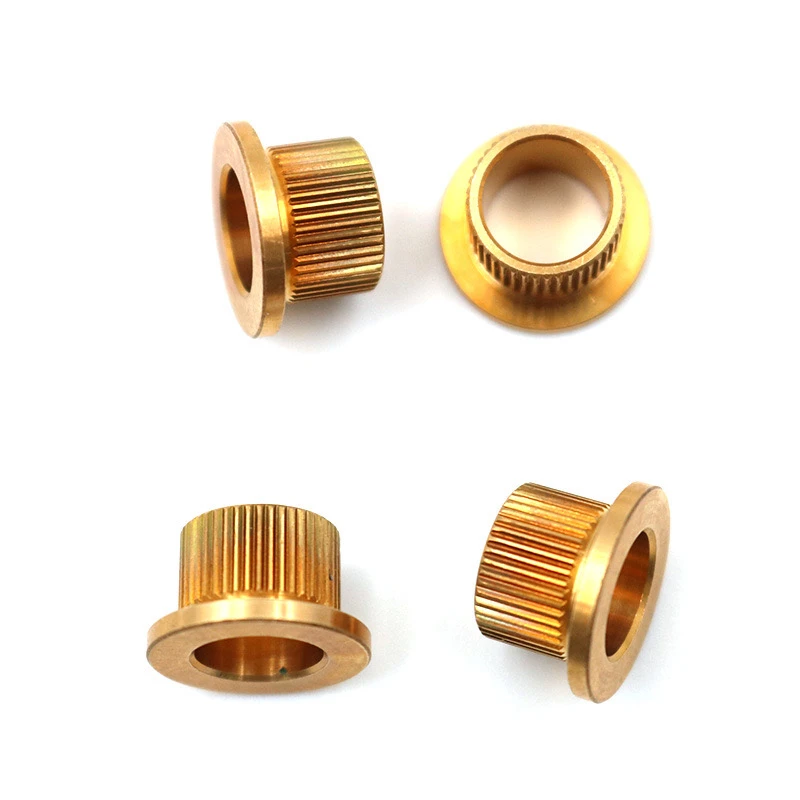

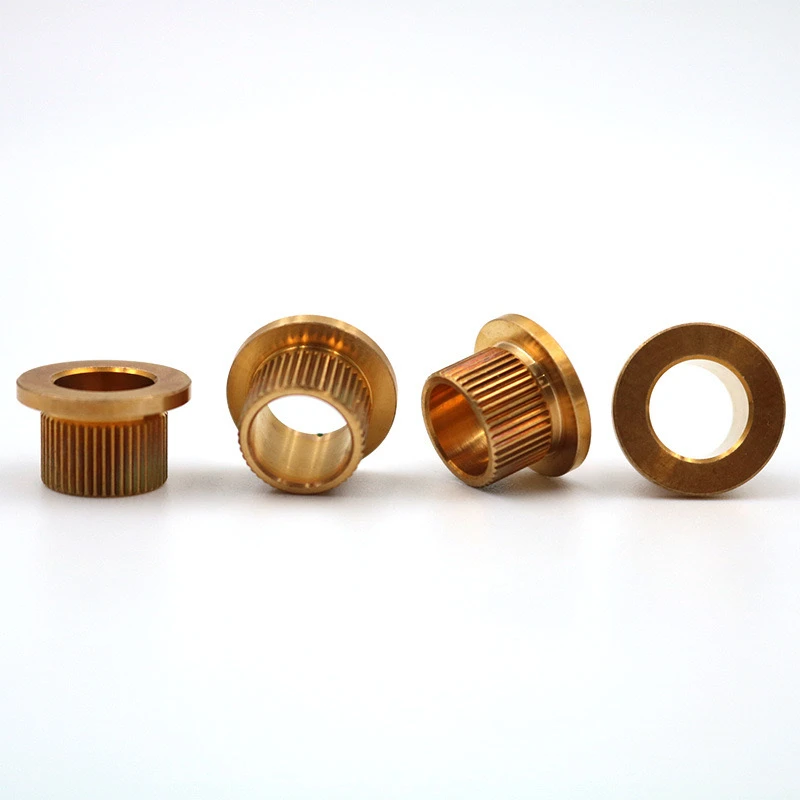

Brass a învârtitNiturile cu flanșă trepte sunt nituri special concepute, care combină mai multe caracteristici structurale și funcționale. Acestea sunt utilizate în principal în aplicațiile care necesită fixare, proprietăți anti-alunecare sau estetică. Următoarea este o descriere detaliată a personalizării lor, clar structurată și concentrându -se pe parametrii și precauțiile cheie.
I. Specificații de bază
Material
Grad de alamă: H62. Este necesară certificarea materialelor (ROHS/Reach Certification).
Tratament la suprafață: placare naturală/nichel (grosime mai mare sau egală cu 5μm)/pasivare pentru protecția la oxidare.
Parametri structurali
Proiectare pas
Diametrul capului: desen sau specificații furnizate de clienți.
Diametrul arborelui: de obicei cu 0,5-1mm mai mic decât capul.
Înălțimea pasului: 1-3mm (reglabil în funcție de garda de asamblare).
Tip Knurl: Knurling drept/încrucișat (pas recomandat 0,6 mm, înălțime a dintelui 0,2 mm pentru proprietăți anti-alunecare crescute).
Lungimea zonei înconjurate: 1/3-1/2 a lungimii totale a gambei (toleranța la poziție finală ± 0,2 mm necesară).
Specificații de performanță
Rezistența la tracțiune: mai mare sau egală cu 300 MPa (valoare tipică pentru alama H62). Forța de forfecare: mai mare sau egală cu 2000 N (pentru a fi verificată pe baza scenariului de aplicare).
Ii. Tehnici de procesare cheie
Titlu la rece: Capul și pasul sunt formate integral pentru a evita sudarea. Knurlingul trebuie să fie finalizat după terminarea întoarcerii pentru a preveni burr -urile.
Controlul toleranței
Toleranță la diametru: ± 0,05 mm (cerință de asamblare de precizie).
Lungime totală (L): ± 0,1 mm (pentru dimensiuni standard, cum ar fi 10 mm/15 mm).
Cerințe speciale
Chamfer flanșă: 0,3 x 45 grade (pentru a evita zgârieturile de asamblare). Firul intern/prin gaură: Dacă este necesară pre-găurit, specificați dimensiunea firului (de exemplu, M4) sau diametrul găurii (Ø2 mm ± 0,05).
Iii. Standarde de inspecție
Inspecție dimensională
Utilizați un scaner 3D proiector/CNC pentru a inspecta complet primul lot (inspecție aleatorie ulterioară de 5%).
Concentrați -vă pe verificarea integrității profilului dinților înrădăcinate (fără dinți lipsă sau margini prăbușite).
Testare funcțională
Test de pulverizare a sării: fără rugină după 48 de ore (placare cu nichel).
Test de cuplu: simulează instalarea și strângerea (dacă este necesar mai mare sau egal cu 3 n · m).
V. FAQ
Conflicte de proiectare: Distanța dintre zona înnebunită și pas trebuie să fie mai mare sau egală cu 1 mm pentru a evita concentrarea de stres.
Alternative de materiale: dacă este necesară o rezistență mai mare, se recomandă bronzul de aluminiu (C95400, cu 30% mai mare cost).
Cerințe de certificare: industriile auto/medicale necesită certificarea ISO 9001 sau IATF 16949.
Este recomandat furnizarea de desene 2D sau modele 3D pentru a evita erorile de comunicare și este indicat prioritizarea dimensiunilor critice.
Acest produs echilibrează, de asemenea, eficiența instalației și compatibilitatea mediului, ceea ce îl face o soluție extrem de funcțională în rândul elementelor de fixare din aramă.
