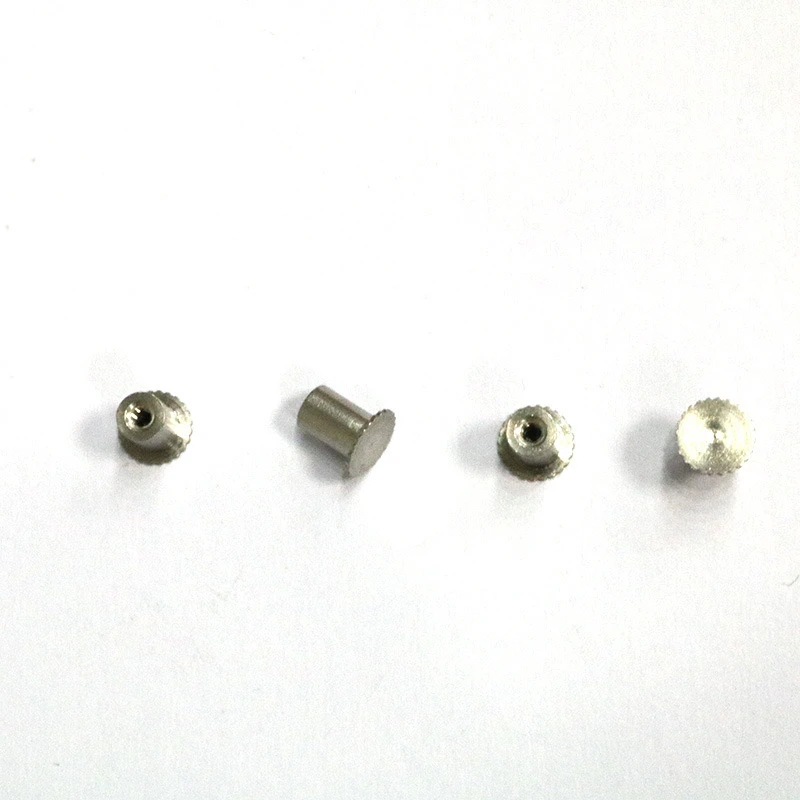

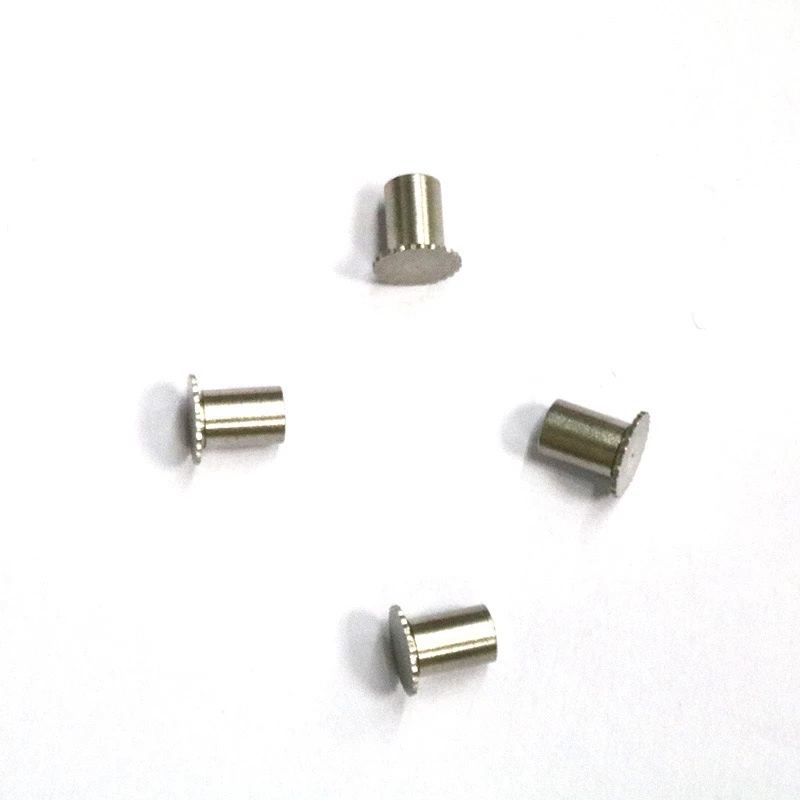

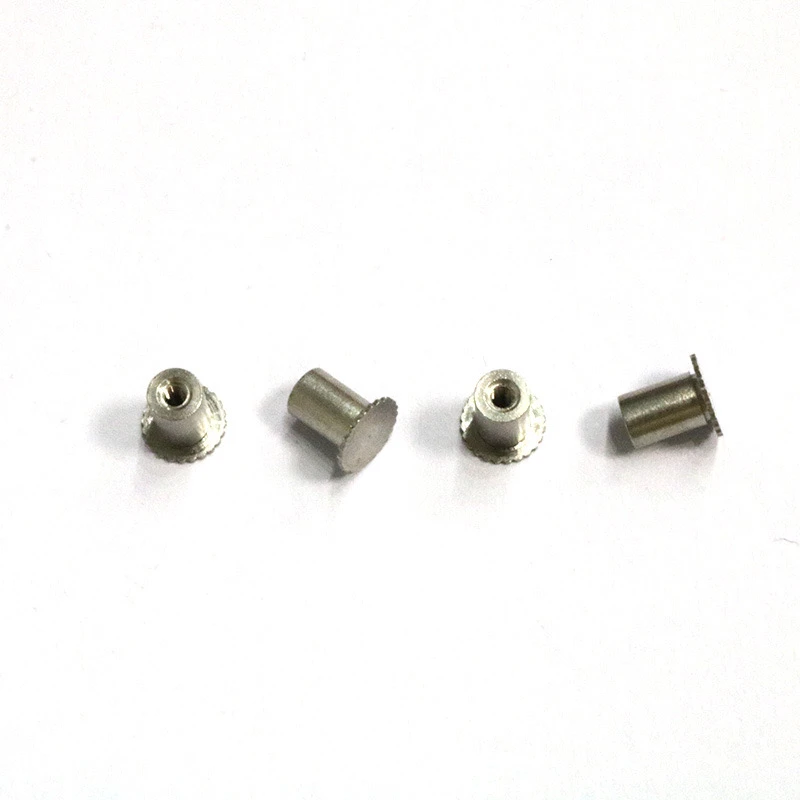

Proiectarea funcțională de bază a coloanei de nuci din dinți cu gaură orb din oțelul inoxidabil 303 este strâns combinată cu proprietățile materialului și caracteristicile structurale, servind în principal scenele de ansamblu de înaltă precizie, slăbiciune anti-vibrație și constrângeri de spațiu complexe .}
Poziționarea funcției de bază
Structura orbului Instalare ascunsă: Proiectarea de vârf închisă evită găurile cu șuruburi vizibile din exterior, îmbunătățește integritatea aspectului produsului și este foarte potrivit pentru electronice de consum, dispozitive medicale și alte domenii cu cerințe de aspect ridicat .
Intruziunea anti-străină a corpului: capătul închis blochează praful și lichidul de a intra în gaura filetată, protejează structura de conectare internă și este adesea utilizat în echipamentele exterioare .
Proiectare dinte de flori
Anti-rotation locking: The flower teeth (straight grain/net grain) on the outer wall are plastically deformed when pressed into the mounting plate, and 360° anti-rotation is achieved through mechanical bite (torque resistance>5 N·m).
Anti-axial disengagement: The flower teeth are embedded in the base material to form an interference fit, and the axial tension must be>500 N pentru a fi scos, ceea ce limitează foarte mult dezangajarea, care este mult mai mare decât coloana obișnuită de piuliță de tijă goală .
303 Caracteristici din oțel inoxidabil
Tăiere ușoară: Conținutul de sulf (0 . 15% min) îmbunătățește eficiența de transformare și este mai potrivit pentru procesarea firului intern de gaură orb decât 304 și 316 oțel inoxidabil.
Rezistență la coroziune medie: Tratamentul de pasivare poate ajunge la 120 H+ protecție prin pulverizare a sării, care poate satisface nevoile mediilor industriale generale .
Scenarii de aplicare de bază
Valoarea funcțională a scenariului
În fixarea plăcii PCB, designul dinților de flori poate împiedica deplasarea vibrațiilor a plăcii de circuit, iar gaura orb împiedică să se pătrundă lipitul în gaura filetată (comună în stațiile de bază de telecomunicații și controlerele industriale) .
Structura plăcii subțiri este îmbunătățită și este apăsată pe 0 . 8 ~ 2mm metal, care poate furniza fire de înaltă rezistență mai mari sau egale cu M3 pentru a evita deformarea în timpul sudării șasiului (aplicate pe șasiu și panouri de instrumente).
Proiectare modulară cu eliberare rapidă coloane încorporate de piuliță realizează demontare nedistructivă și asamblarea componentelor (aplicate în carcase de echipamente medicale și compartimente de baterii drone) .
Asamblarea într -un spațiu mic, structura găurii orb economisește spațiu superior și este potrivită pentru strângerea șuruburilor în cavitate (aplicată în echipamente optice, micro senzori) .
TABOO -uri de proiectare
Unsuitable scenarios: continuous contact with seawater/acidic chemical media. If contact is unavoidable, be sure to upgrade to 316L stainless steel. When used in a vibration environment with an axial impact load of >800N, este recomandat să utilizați o combinație de șuruburi prin gaură + șaibe anti-desfășurare . Este cel mai bine să nu instalați plăci ultra-subțire cu o grosime de<0.6mm, because the press-fitting of the flower teeth can easily cause the substrate to deform.
Puncte de asamblare:
Forța verticală trebuie aplicată în timpul montării presei, iar montarea presei înclinată va provoca o defecțiune unilaterală a dinților de flori .
Deschiderea substratului este controlată în funcție de toleranța H7, iar interferența este cea mai potrivită pentru a fi controlată la 0 . 05 ~ 0,08mm.
Sugestii de proiectare a eficienței
Cerințe conductive: placare de argint de suprafață (tratament local al deschiderii găurilor orb) pentru circuitele de împământare (impedanță<0.1Ω).
Anti-slăbire extremă: Adăugați o canelură cu inel micro-rulată la rădăcina dinților de flori pentru a crește rezistența de extragere cu 30%.
Ușor: partea inferioară a găurii orb este subțiată până la 0,3 mm, potrivită pentru specificații mici sub M 2.
Esența acestei componente este o întărire a firului rezistentă la vibrații în scenarii constrânse de spațiu . prin designul cu trei in-unu al oțelului fără gaură din dinți de flori, pe care le poate înlocui nucile tradiționale de sudare/șuruburile de auto-tapare în domeniile de precizie a electronicelor, automobilelor, îngrijirii medicale, etc. eficiență .
