Șuruburile de coloană de cupru sunt un tip de element de fixare utilizat în mod obișnuit în echipamente electronice, ansamblu mecanic și alte câmpuri, utilizate în principal pentru a susține, repara sau conecta piese. Următoarea este o analiză detaliată a asemănărilor și diferențelor diferitelor sale proprietăți.
1. Asemănări
Material: Toate sunt aliaj de cupru sau cupru, cu conductivitate, rezistență la coroziune și anumite rezistență mecanică, potrivite pentru instrumente electronice, de precizie și alte scenarii.
Structura de bază: conține fire și coloane externe sau interne, de obicei cilindrice, iar unele sunt proiectate ca coloane hexagonale pentru o răsucire ușoară a sculelor.
Scenarii de aplicare: utilizat în mod obișnuit în fixarea plăcii PCB, suport pentru șasiu, instalarea radiatorului și alte ocazii care necesită conductivitate, prevenire a ruginii sau demontare frecventă.
Tratament la suprafață: placare cu nichel, placare de aur sau tratament de pasivare pentru a spori rezistența la oxidare, estetica sau conductivitatea.
2. Diferențe
Clasificare după distribuirea firului
Coloana de cupru dublu-pas: ambele capete sunt fire externe, mijlocul este o coloană hexagonală sau o coloană fără fir, care trebuie utilizată cu piulițe. Utilizările tipice includ fixarea stivuirii PCB și conexiunea structurii mecanice.

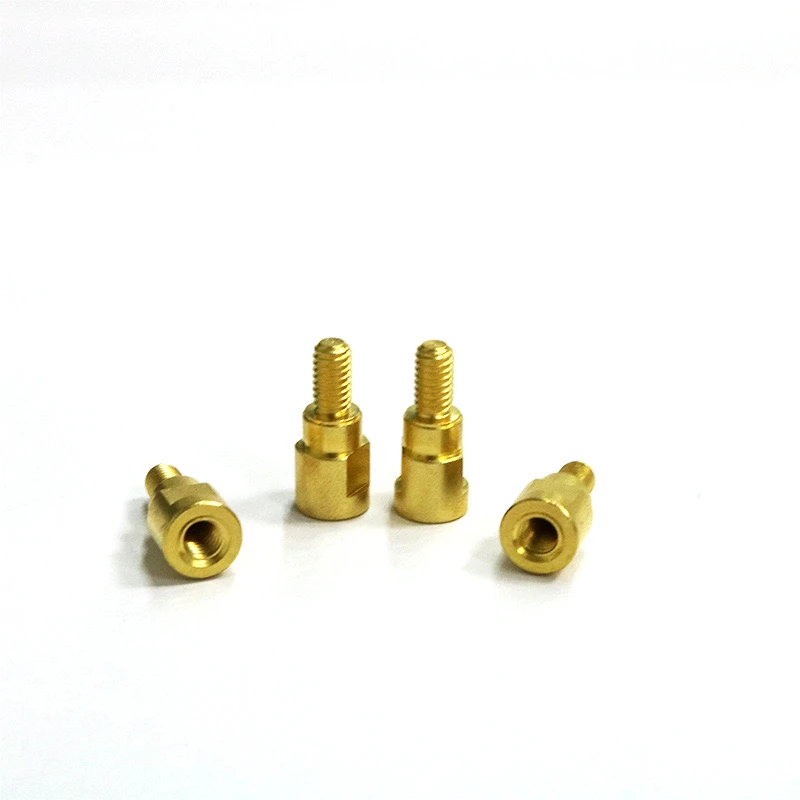

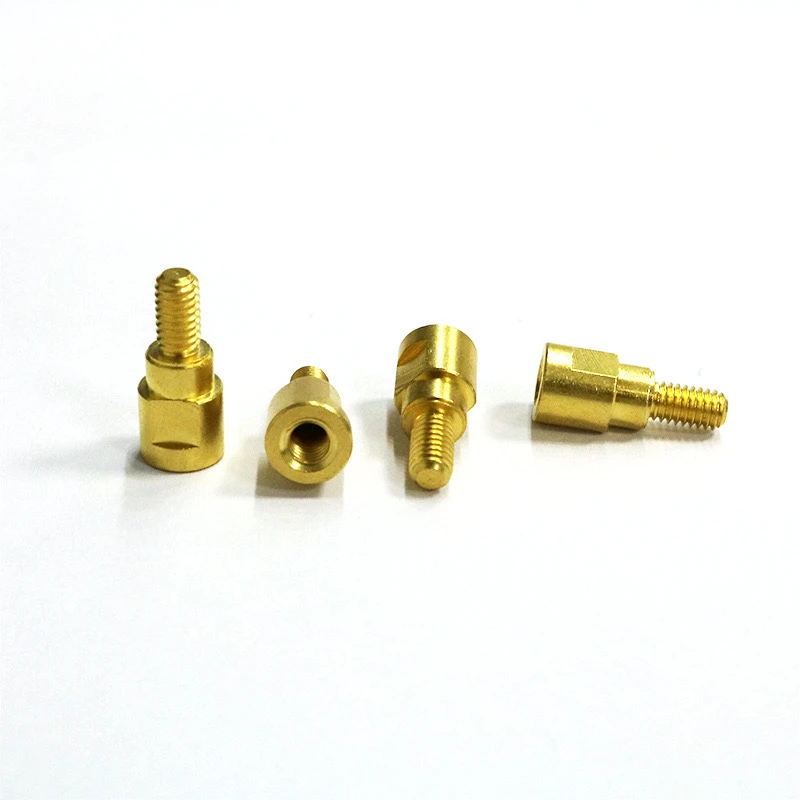

Coloana de cupru filetată: un capăt al acesteia este un fir extern, iar celălalt capăt este un fir intern (gaură orb sau prin gaură), care poate fi înșurubat direct într -un șurub sau o altă coloană de cupru. Este adesea utilizat pentru instalarea verticală a parantezelor de echipamente și a interfețelor de expansiune.
Coloana de cupru necorespunzătoare: Poate fi utilizată doar ca coloană distanțantă în ceea ce privește utilizarea funcțională. Nu are fire și este fixat prin interferență potrivită sau lipici. Este practic utilizat pentru izolarea componentelor electronice și pentru suportul de prevenire a scurtcircuitului.
Clasificare după design cap sau final
Coloana hexagonală de cupru cu cap: capul este hexagonal și poate fi strâns cu o cheie. Este potrivit pentru scenarii cu tors ridicat.
Coloana de cupru înconjurată: Coloana are modele înconjurate, care sunt convenabile pentru instalarea și reglarea manuală fără unelte.
Coloana de cupru cu flanșă: se adaugă o flanșă în partea de jos pentru a crește suprafața de contact și pentru a îmbunătăți stabilitatea.
Diferențe funcționale
Tip conductiv: coloană de cupru de înaltă puritate, folosită pentru împământare sau transmiterea semnalului echipamentelor RF.
Tip structural: Consolidarea rezistenței mecanice și susține componentele grele.
Tip de izolație: suprafața este acoperită cu un strat izolant pentru a preveni scurtcircuite.
Dimensiune: Lungimea variază de la câțiva milimetri la zeci de milimetri, personalizate în funcție de cerere, iar specificațiile firului se bazează pe sisteme metrice sau imperiale comune și trebuie să fie potrivite cu șuruburi sau piulițe.
Dimensiune
Lungime: de la câțiva milimetri la zeci de milimetri, personalizate în funcție de cerere.
Specificații ale firului: Metric comun (M2, M3) sau Imperial (4-40, 6-32), trebuie să se potrivească cu șuruburi/piulițe.
3. Recomandări de selecție
Cerințe conductive: Alegeți materiale de cupru placate cu aur sau pur pentru a asigura o rezistență scăzută.
Demontare frecventă: Preferă coloane de cupru cu două treceri sau coloane de cupru cu filet intern pentru o întreținere ușoară.
Concentrați-vă pe anti-dezlănțuire: pot fi selectate coloane de cupru filetate cu structură de blocare a nylonului.
Prin clarificarea scenariului de aplicație și a metodei de instalare, puteți potrivi rapid tipul de șurub de coloană de cupru corespunzător. Evitați multe probleme ulterioare.
