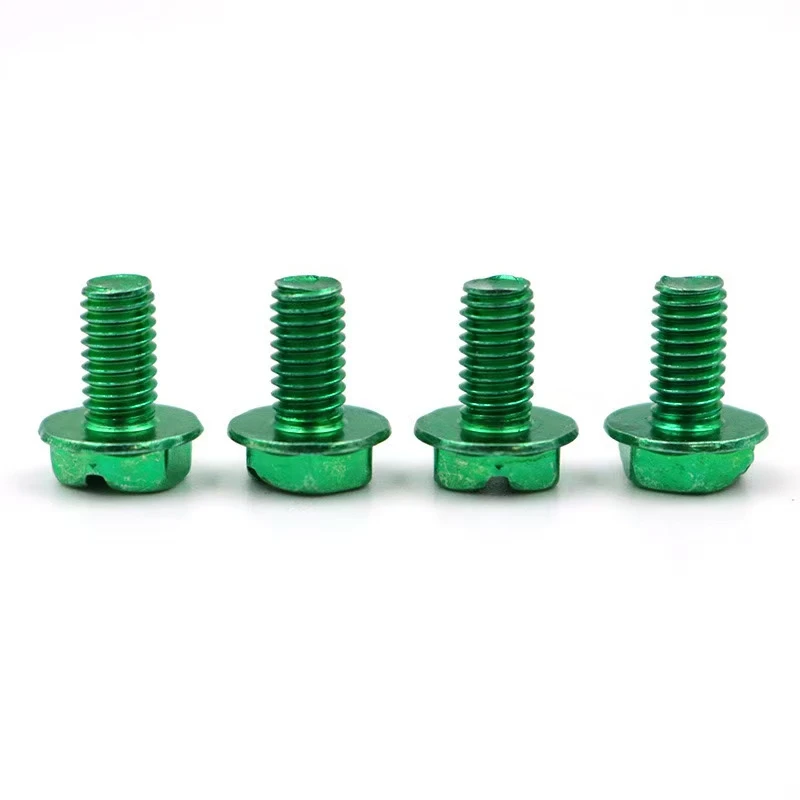

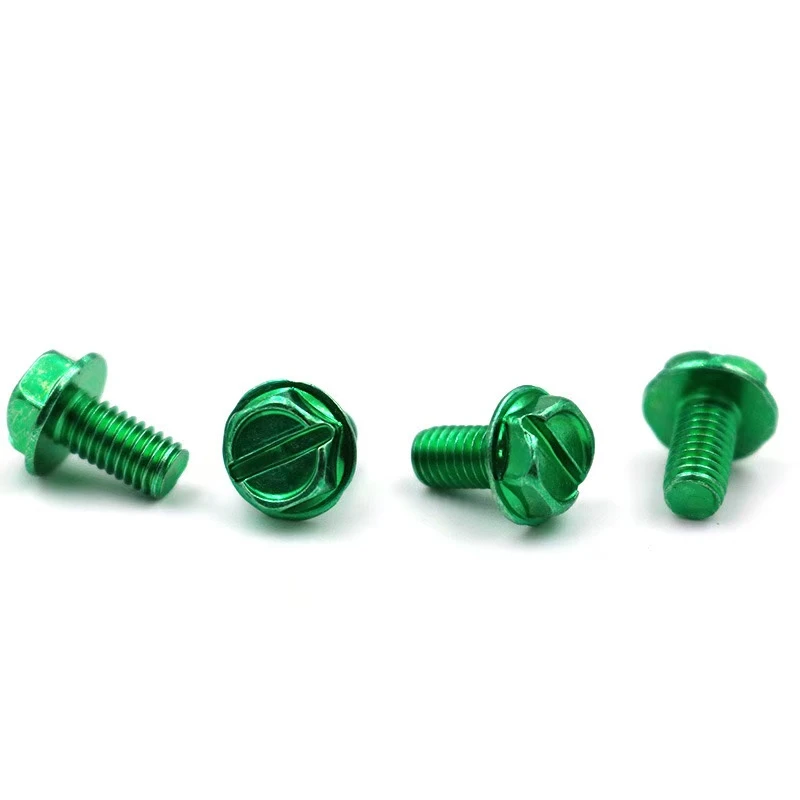

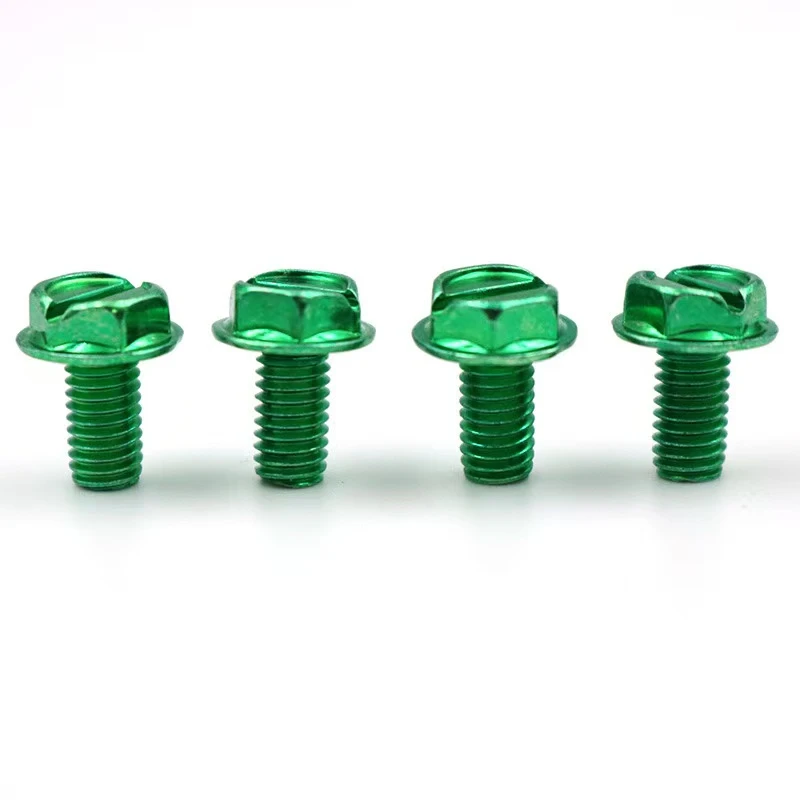

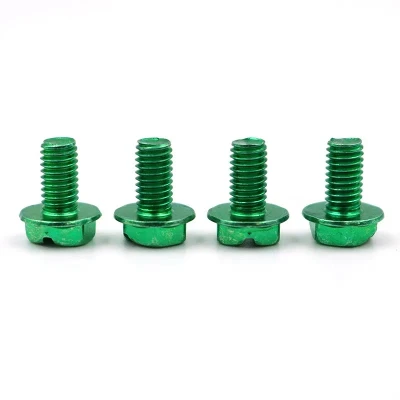

8-32 10-24 Șurub de împământare a zincului cu zinc verzi extern. O împământareşurubeste un șurub de împământare specific utilizat în principal pentru împământarea echipamentelor electrice sau a structurilor metalice. Următoarea este o introducere a utilizării sale, organizată în funcție de scenariul aplicației, echilibrarea detaliilor și punctele cheie.
I. Specificații cu șuruburi
8-32: Număr ANSI, șurub de dimensiune 8, 32 de fire pe inch.
10-24: Dimensiune 10 șurub, 24 de fire pe inch.
Acoperire de zinc verde: Rust - și coroziune - rezistent, potrivit pentru medii umede sau în aer liber.
Caracteristici structurale
Capul de hexagon extern: poate fi strâns cu o cheie sau o priză, oferind un cuplu ridicat.
Slot cu fante: compatibil cu șurubelnițe, potrivite pentru spațiu - aplicații constrânse.
Ii. Aplicații
Împrumuturi electrice: Conectarea carcasei echipamentelor la barele/conductoarele de împământare.
Împrumuturi pentru structura metalelor: sisteme de împământare a protecției fulgerului pentru poduri, turnuri și alte structuri.
Echipamente electronice: atașarea terminalelor de împământare a PCB necesită utilizarea șaibelor de blocare.
Iii. Pași de instalare și puncte cheie
1. Pregătire
Selectarea instrumentului: cheie hexagonală (strângere rapidă) sau flat - șurubelniță lamă (reglare fină).
Cheie de cuplu (cuplul standard este necesar în situații critice, de exemplu, aproximativ 5,6 N · m pentru 8-32 șuruburi).
Pregătirea suprafeței: îndepărtați uleiul și oxidul de pe suprafețele de contact pentru a asigura conductivitatea.
2. Procedura de instalare
Foraj și atingere: 8 - 32: pre-găuriți o gaură cu diametrul de aproximativ 3,5 mm (#29 bit de foraj); 10-24: aproximativ 4,1 mm în diametru (#25 bit de foraj). Utilizați robinetul corespunzător pentru a atinge, menținând o poziție verticală.
Fixarea cu șuruburi: introduceți terminalul de împământare în gaură, strângând manual mai multe fire pentru a evita filetarea Cross -. În cele din urmă, strângeți cu un instrument pentru a vă asigura că nu există niciun decalaj între terminal și suprafața de contact.
Securizare: Adăugați o șaibă de arc sau o blocare a firului (pentru vibrații - medii predispuse).
3. Precauții
Risc de exces: Acoperirea de zinc verde se poate coaja din cauza supratoriei, compromisând rezistența la coroziune.
Verificarea conductivității: testați rezistența la sol după instalare (recomandat mai mic sau egal cu 1Ω).
Inspecție periodică: în medii umede, inspectați anual rugina.
Iv. Problemă comună - Rezolvarea problemelor
Tratamentul cu fir dezbrăcat: Înlocuiți șurubul cu o dimensiune mai mare (de exemplu, dacă un șurub de 8-32 are fire dezbrăcate, folosiți un șurub de 10-24) sau utilizați un mânecă de reparație a firului.
Înlăturarea ruginii: pulverizați cu agent de slăbire și înmuiați timp de 10 minute înainte de a continua.
V. Recomandări de selecție
8-32: echipament ușor, plăci subțiri (grosime de 1-2 mm).
10 - 24: Dulapuri grele, medii cu vibrație ridicată (cum ar fi împământarea generatorului).
Pașii de mai sus asigură instalarea sigură a șurubului de împământare, asigurând atât siguranța electrică, cât și rezistența mecanică. Instrucțiunile detaliate vor trebui ajustate în funcție de condiții de operare specifice.
Prin designul de mai sus, acest tip de șuruburi lovește un echilibru între siguranța electrică și fiabilitatea mecanică, ceea ce îl face un cost - o componentă eficientă, standardizată în sistemele de împământare.
