CUP - Hexagon capȘuruburi de prizăCu o jumătate - proiectarea firului este un element de fixare mecanic comun. Următoarele explică modul de utilizare a cupei - șuruburi cu priză hexagonală. Această secțiune va acoperi caracteristicile lor, scenariile aplicabile, instrucțiunile de utilizare, considerentele cheie și întrebările frecvente.

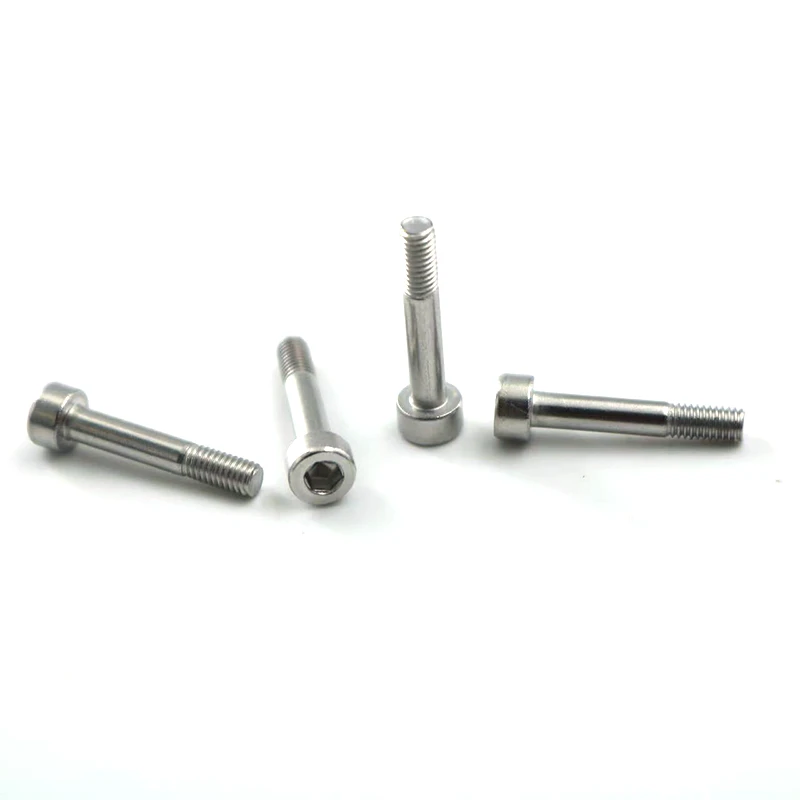

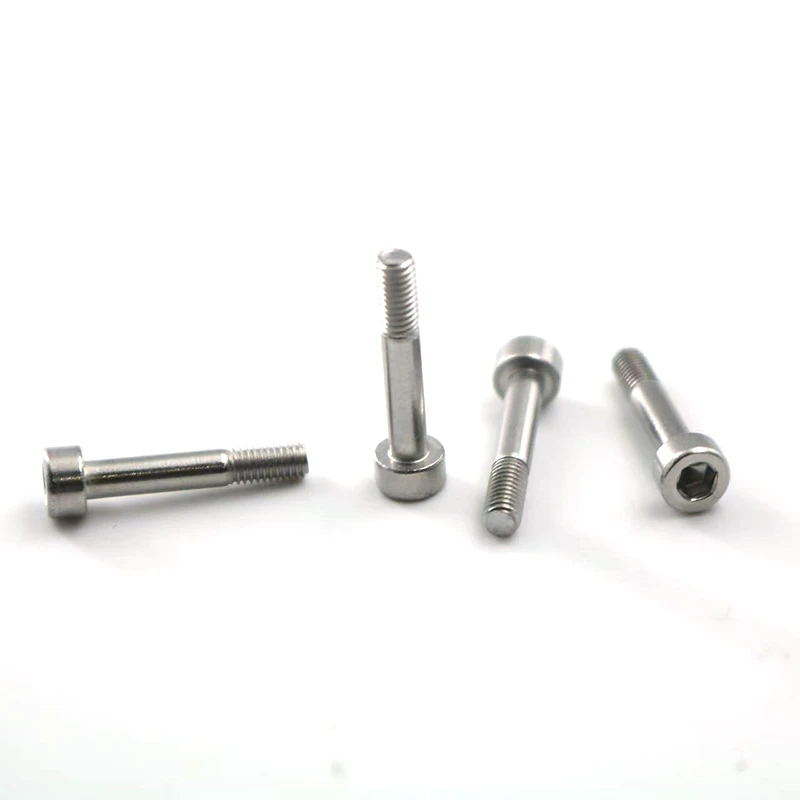

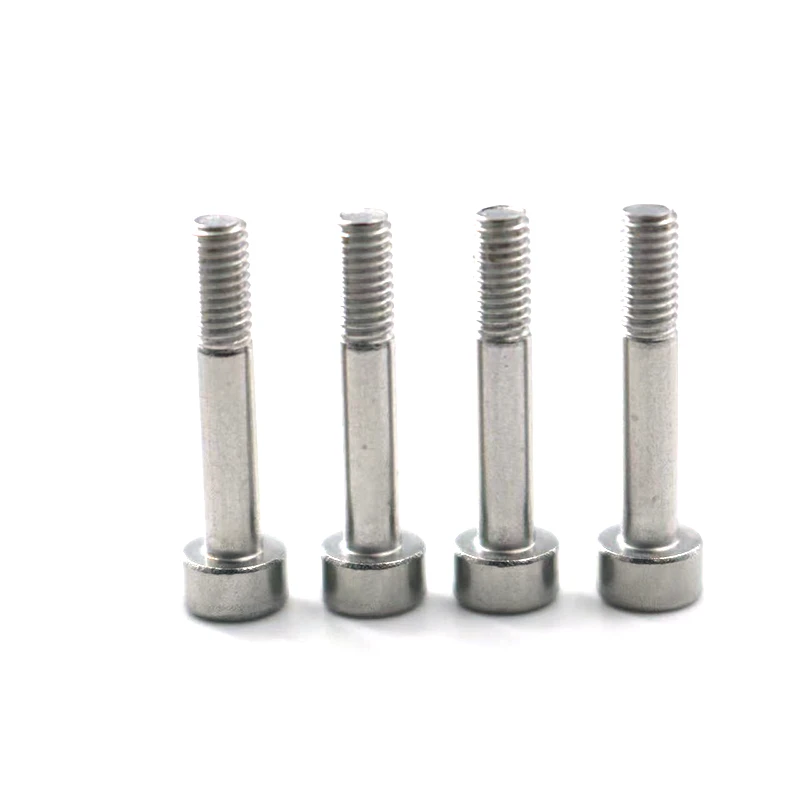

1. CUP - Șuruburi cu priză hexagonală cu o jumătate - design de fir
CUP - cap: un cap cilindric cu un vârf plat și laturi cilindrice verticale. Acest design oferă o suprafață de contact și o presiune mare de contact -.
Hexagon: Capul are o gaură hexagonală și necesită o cheie Allen pentru strângerea și slăbirea.
Jumătate - fir: Shank -ul cu șurubul este format din două secțiuni:
Câmpie: secțiunea necorespunzătoare, cu o lungime specificată.
Fir: secțiunea filetată.
Specificații metrice (M3, M4, M5): se referă la diametrul firului nominal. M3 este 3mm, M4 este 4mm, iar M5 este de 5 mm. Acestea sunt cele mai utilizate dimensiuni de șuruburi metrice.
Proiectat pentru: Plain Shank oferă o gardă de tranziție sau strânsă cu gaura prin - a componentei conectate. Oferă poziționare, centrare și rezistență la forfecare, împiedicând în același timp firele de a participa la forfecare, protejându -le astfel de daune. Porțiunea filetată implică pe deplin gaura filetată a celeilalte părți, oferind o forță de prindere axială puternică.
Ii. Aplicații și avantaje
Aplicații: Conexiuni care necesită poziționare și centrare precisă: tija netedă se încadrează în gaura prin - pentru a preveni mișcarea radială între cele două părți. Aplicațiile comune includ structuri mecanice, jiguri, matrițe, echipamente de automatizare și imprimante 3D.
Conexiuni care necesită rezistență la forfecare: tija netedă are un diametru mai mare (egal cu diametrul major al firului) și poate rezista forțelor perpendiculare pe axa șurubului mai bună decât firele.
Conexiuni care necesită o demontare frecventă: unitatea de cap hexagonală oferă un cuplu ridicat și este mai puțin predispusă la dezbrăcare, ceea ce o face mai fiabilă decât Phillips sau șuruburile cu fante.
Aplicații care necesită constrângeri de spațiu: în comparație cu șuruburile de cap hexagonale, capul de cupă nu are spațiu de cheie expus și necesită o singură gaură pentru funcționare, ceea ce îl face mai compact.
Avantaje: încărcare mare - Capacitate de rulment: capul are o zonă de contact mare, o preîncărcare ridicată și o conexiune sigură.
Precizie ridicată: unitatea de cap hexagonală este mai puțin predispusă la alunecare și poate aplica un cuplu precis.
Îngrijit și plăcut din punct de vedere estetic: după instalare, capul este expus, oferindu -i un aspect mai industrial și mai robust decât Cou.
Iii. Pași și metode de utilizare detaliate
Pregătire:
Alegeți șurubul corect: confirmați specificațiile, lungimea și evaluarea performanței șurubului în funcție de cerințele de proiectare. Selectați cheia hexagonală corectă: folosiți întotdeauna o cheie care se potrivește exact cu dimensiunea capului șurubului.
Avertisment: Folosirea unei cheii subdimensionate poate deteriora grav cheia și gaura șurubului, ceea ce face imposibilă îndepărtarea șurubului.
Găuri de prelucrare
Prin găuri: diametrul găurii de foraj trebuie să fie puțin mai mare decât diametrul arborelui lustruit al șurubului (de exemplu, un arbore lustruit M4 este de aproximativ 4 mm; o gaură poate fi găurită la 4,2 mm sau 4,3 mm). Asigurați -vă că arborele lustruit poate trece fără probleme și fără a rătăci.
Găuri filetate: este necesară atingerea. Standarde stricte se aplică diametrului găurii: adâncimea găurii filetate trebuie să fie de cel puțin 1,2 ori lungimea introdusă a șurubului.
Pași de instalare:
Aliniere: Aliniați cele două părți care trebuie conectate, asigurându -se că gaura prin intermediul și gaura filetată sunt aliniate.
Introduceți: Introduceți axul lustruit al șurubului prin orificiul părții superioare.
Introducere: Filetați ușor șurubul în orificiul filetat al componentei de bază mai multe rotiri cu mâna pentru a vă asigura că nu există nicio înclinare și ca firele să se angajeze lin. Nu forțați niciodată șurubul cu o cheie, deoarece acest lucru poate deteriora cu ușurință firele.
Strângeți: Folosind dimensiunea corectă a cheii Allen, introduceți capul șurubului pe verticală până când se oprește. Strângeți uniform într -o direcție în sensul acelor de ceasornic.
Aplicarea cuplului: Pentru conexiunile mecanice critice, utilizați o cheie de cuplu setată la valoarea cuplului recomandat. Acest lucru asigură o preîncărcare suficientă fără a rupe șurubul sau a deteriora firele.
Iv. Considerații cheie și greșeli comune
Eroare de selecție a cheii: Utilizarea unei cheii necorespunzătoare sau uzate este cauza principală a alunecării firului cu șurub. Odată ce firele alunecă, îndepărtarea devine extrem de dificilă.
Funcționare oblică: Eșecul de a introduce cheia vertical și aplicarea presiunii poate deteriora gaura șurubului într -o mișcare „seesaw”, reducând zona de contact și provocând alunecare.
Confuz prin - gaură și dimensiuni de gaură filetate
Greșesc: forajul găurii prin aceeași dimensiune ca gaura de bază filetată. Acest lucru poate face ca tija lustruită să nu poată trece sau să se frece de fire atunci când treceți, dăunând conexiunea.
EROARE: Forajarea găurii filetate la aceeași dimensiune ca gaura prin. Acest lucru previne formarea eficientă a firului și duce la o lipsă de forță de prindere.
Cuplu de strângere incorect
Over - slăbire: conexiunea nu este sigură și se poate slăbi și poate cădea cu ușurință în timpul funcționării.
Peste - strângere: Acest lucru poate determina șurubul să se întindă, să se spargă sau să provoace firul din gaura filetată („stripping”). Șuruburile mici precum M3 și M4 sunt foarte fragile și deosebit de predispuse la rupere.
Curățare: Înainte de instalare, asigurați -vă că gaura șurubului este lipsită de impurități, cum ar fi înregistrările de fier și uleiul, deoarece acest lucru poate afecta precizia cuplului și rezistența conexiunii.
Acest ghid de utilizare detaliat structurat și bine -} vă permite să înțelegeți și să învățați eficient cum să utilizați acest șurub, asigurându -vă că primiți experiența și valoarea produsului pe care doriți.
