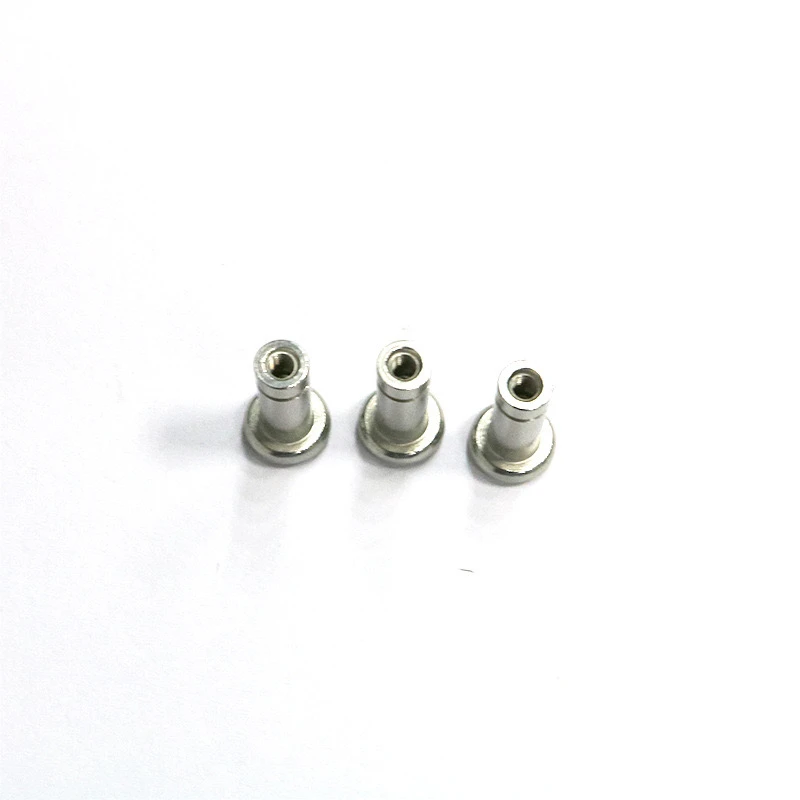

Următorul este un ghid detaliat pentru utilizareOțel inoxidabil 304Pinuri/pini cu cap plat/pini/știfturi de localizare în circ (cilindrice, dimensiuni M3-M10), clasificate în funcție de scenariu de aplicație.
I. Prezentare generală a produsului
Material: A 2 304 Oțel inoxidabil, rezistent la coroziune, potrivit pentru medii umede, acide și alcaline.
Caracteristici

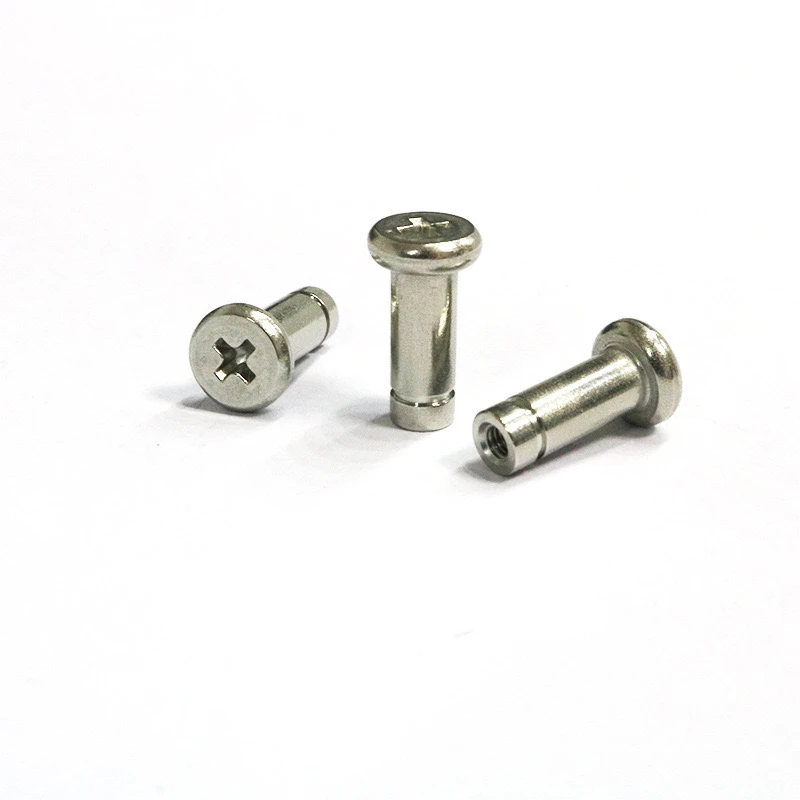

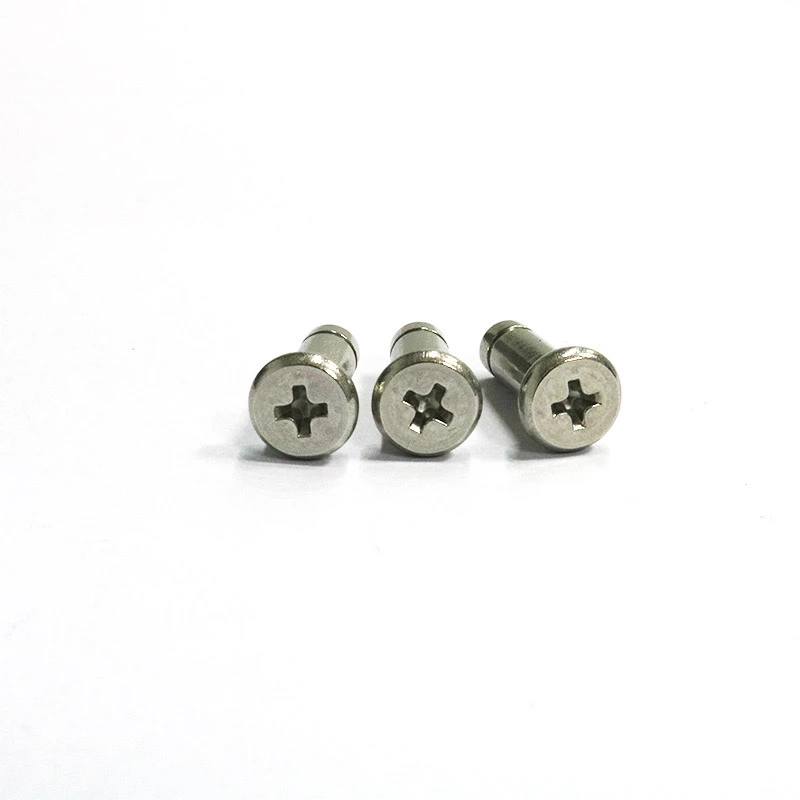

Cross Cap: Poate fi instalat cu o șurubelniță Phillips, cu un design fără alunecare.
SLOTTED: Slotul este utilizat pentru a instala un circ, prevenind deplasarea axială.
Cilindric de tijă simplă: Precisia se potrivește cu gaura pentru poziționare sau conectare.
Dimensiuni comune: M3, M4, M5, M6, M8, M10 (diametru x lungime opțională).
Ii. Aplicații de bază
Pinii de locație: utilizate pentru alinierea componentelor mecanice (cum ar fi matrițe și cutii de viteze), fixându -le pe loc printr -o potrivire de interferență.
Exemplu: apăsați un știft M6 într -o gaură de bază și apoi atașați o placă de acoperire pentru a asigura concentricitatea.
Fixarea arborelui: utilizat ca arbore rotativ, cu un cerc la capăt pentru a preveni căderea.
Conexiune structurală: piulițele înlocuiesc șuruburile, potrivite pentru aplicațiile care necesită o demontare frecventă.
Iii. Pași de instalare
1. Instalare de bază (fără circ)
Instrumente: șurubelniță Phillips, cauciuc.
Proces:
o. Curățați gaura pentru a vă asigura că este lipsită de burrs.
b. Aliniați gaura și înșurubați manual știftul până când este așezat complet în slotul încrucișat.
C. Strângeți cu o șurubelniță (cuplu de referință: m3 ≈ 0,5 n · m, m8 ≈ 10 n · m).
2. Instalare Circlip (design anti-alunecare)
Instrumente: clește de circ, etriere.
Pași cheie:
o. Măsurați diametrul slotului de pin și potriviți -l cu cercul corespunzător (de exemplu, pinul M5 cu cerc de 5 mm).
b. Introduceți știftul în gaură și folosiți clește Circlip pentru a prinde Circlipul în slot.
C. Verificați dacă Circlip -ul este așezat complet în slot pentru a preveni slăbirea.
3. Instalarea de potrivire a interferenței
Aplicație: poziționare de înaltă precizie (de exemplu, scaun de rulment).
Metodă:
Mașină diametrul găurii până la 0,01-0,03 mm mai mic decât știftul.
Asamblați folosind o metodă de apăsare sau înghețare (micșorarea pinului) pentru a evita deformarea cauzată de impact.
Iv. Precauții
Recomandare de selecție: 316 Oțel inoxidabil este preferat pentru mediile umede; Sarcinile dinamice necesită verificarea rezistenței la forfecare.
TABOO-uri de instalare: nu supra-torque, deoarece acest lucru poate determina decuparea încrucișată.
Deschiderea Circlip ar trebui să evite calea de mișcare pentru a preveni apariția accidentală.
Întreținere: Verificați regulat elasticitatea Circlip și ungeți cu WD-40 dacă apare rugina.
V. Soluții cu probleme comune
Problema 1: Pin liber.
Soluție: Utilizați un adeziv anaerob sau înlocuiți știftul cu o dimensiune mai mare (de exemplu, m4 până la M5).
Problema 2: Circlip detașat.
Soluție: Verificați purtarea crestăturii și înlocuiți -o cu un cerc mai gros.
VI Exemplu de aplicație
M3/M4: Placi de circuit de poziționare pentru instrumente de precizie.
M6/M8: balamale pentru utilaje agricole și montare cu role de bandă transportoare.
M10: Conexiuni de suport pentru echipamente grele, cu arcuri duble de reținere pentru protecție împotriva vibrațiilor.
Prin o selecție corectă și o instalare corectă, acest tip de pin oferă o conexiune mecanică și poziționare mecanică extrem de fiabile.
