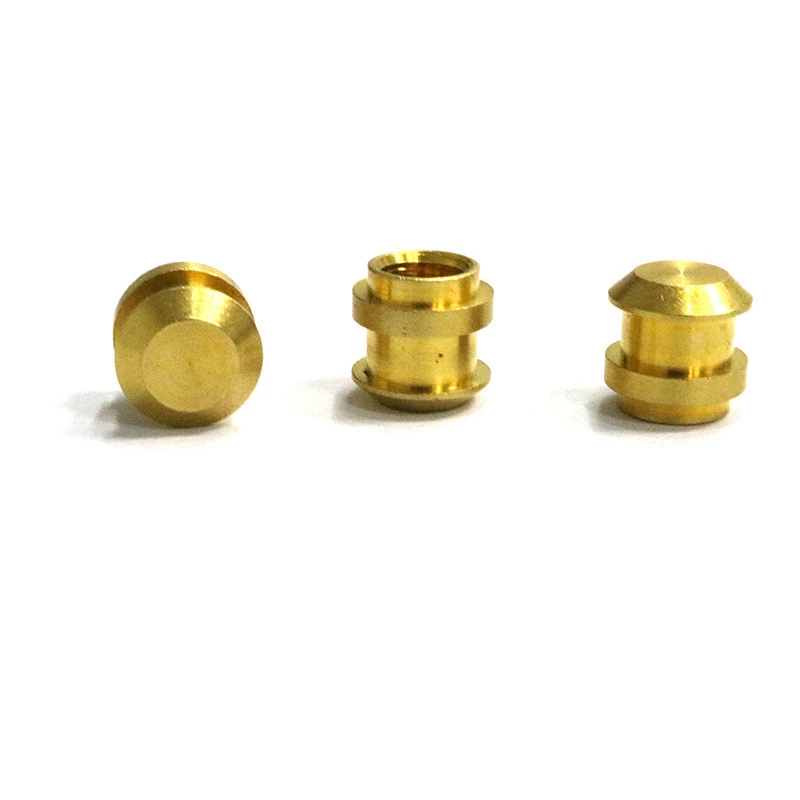

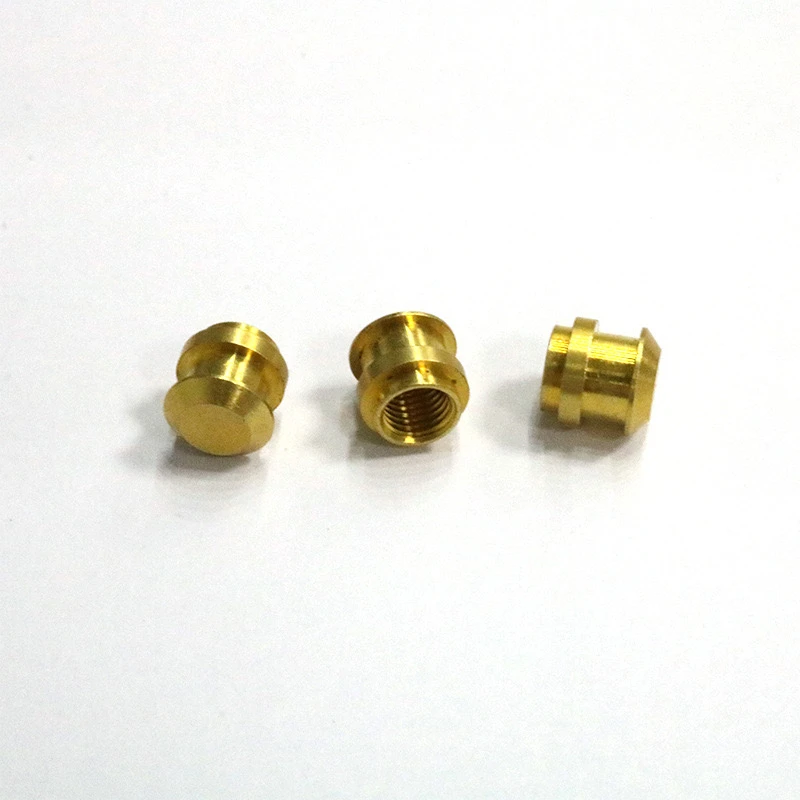

Coloana de piulițe de cupru (cunoscută și sub denumirea de știfturi de cupru, coloana de cupru filetată) este un conector metalic cu fire interne și externe, utilizate de obicei în echipamente electronice, structuri mecanice sau piese din plastic, pentru a repara, suporta sau conduce electricitate. Următoarele sunt utilizarea și precauțiile coloanei de piuliță de cupru:
1.. Tipuri comune de coloană de piulițe de cupru
Prin tipul de găuri: există fire în interior și în exterior, care rulează prin întreaga coloană.
Tipul de gaură orb: există un singur capăt cu fire interne, iar celălalt capăt este închis.
Tip de presă: încorporat în substrat de plastic sau metal după presiune.
Tipul de sudare: fixat pe substrat prin sudare (cum ar fi lipirea, sudarea cu laser).
2. Instrumente și materiale de instalare
Instrumente: fier de lipit electric (pentru sudare), presă la cald, clești de sertizare, șurubelniță, cheie, poziție de poziționare etc.
Materiale auxiliare: grăsime siliconică conductivă termică (pentru disiparea căldurii), lipici de fir (pentru a preveni desfacerea), curățătorul (pentru a îndepărta stratul de oxid), etc.
3. Pași de instalare
1. Metoda de presă (aplicabilă pieselor din plastic)
Pași:
Pre-procesare o gaură pe partea de plastic care se potrivește cu diametrul exterior al coloanei de piuliță de cupru (diametrul găurii este puțin mai mic decât diametrul exterior al coloanei de piulițe pentru a asigura potrivirea interferenței).
Încălziți coloana de piuliță de cupru sau gaura de plastic (metoda de presare la cald) și apăsați coloana de piulițe în gaură cu un instrument de sertizare.
După răcire, plasticul se micșorează și fixează coloana de piulițe.
Note:
Controlează temperatura pentru a evita deformarea părții din plastic.
Apăsați uniform pentru a preveni înclinarea.
2. Metoda de lipire (aplicabilă substraturilor metalice)
Pași:
Curățați suprafața substratului și coloana piuliței de cupru și îndepărtați stratul de oxid.
Utilizați un fier de lipit electric sau lipit de reflow pentru a repara coloana de piulițe de pe substratul metalic cu lipit.
După răcire, verificați dacă îmbinarea de lipit este fermă.
Note:
Cuprul desfășoară căldură rapid, astfel încât este necesar un fier de lipit de mare putere.
Evitați lipirea înfundând firul.
3. Metoda șurubului filetat (instalare încorporată)
Pași:
Găuri filetate pre-procesare pe substrat (potrivind firele externe ale coloanei de piulițe de cupru).
Aplicați o cantitate mică de lipici de fir și înșurubați coloana piuliței de cupru în substrat.
După întărire, se formează o conexiune stabilă.
Note:
Utilizați o cantitate moderată de lipici de fir pentru a evita penetrarea în firele interne.
Păstrați -l vertical atunci când înșurubați pentru a preveni deteriorarea firelor.
Iv. Precauții pentru utilizare
Anti-slăbire:
Într -un mediu vibrator, utilizați lipici de fir (cum ar fi loctite) sau adăugați șaibe de arc.
Cerințe conductive:
Dacă este utilizat pentru conductivitate, asigurați -vă că suprafața de contact dintre coloana de piulițe și substrat este curată și aplicați pastă conductivă, dacă este necesar.
Rezistență la coroziune:
Într-un mediu umed sau coroziv, sunt preferate coloanele cu piulițe de cupru cu nichel sau cu staniu.
Proiectare disipare a căldurii:
Dacă este utilizat pentru disiparea căldurii, aplicați grăsime termică pe suprafața de contact și asigurați -vă o potrivire strânsă.
Evitați supraîncărcarea:
Cuprul este moale, iar forța trebuie controlată atunci când purtați cuplul pentru a preveni alunecarea firului.
