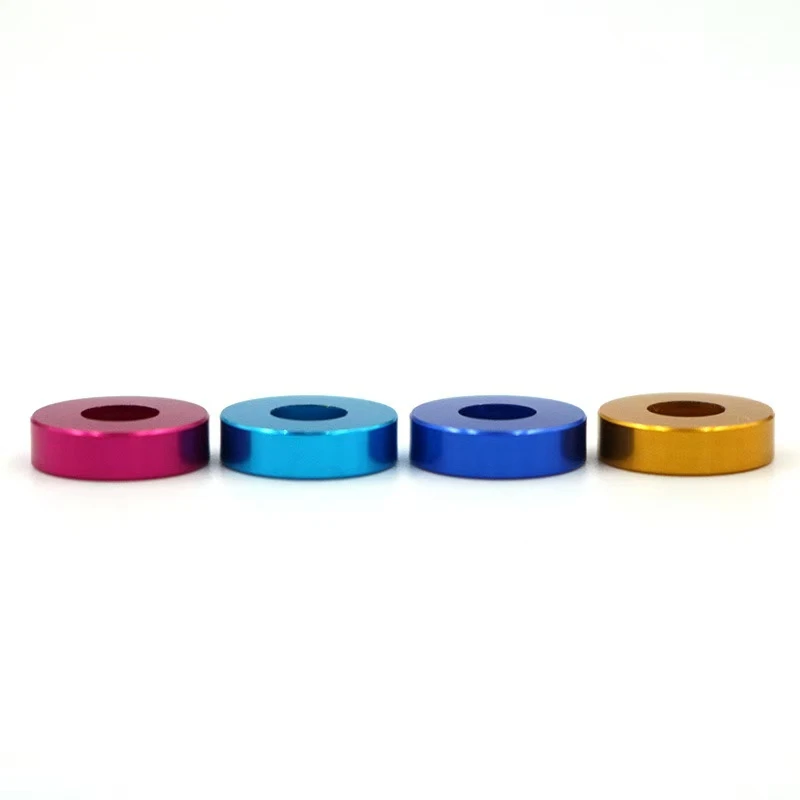

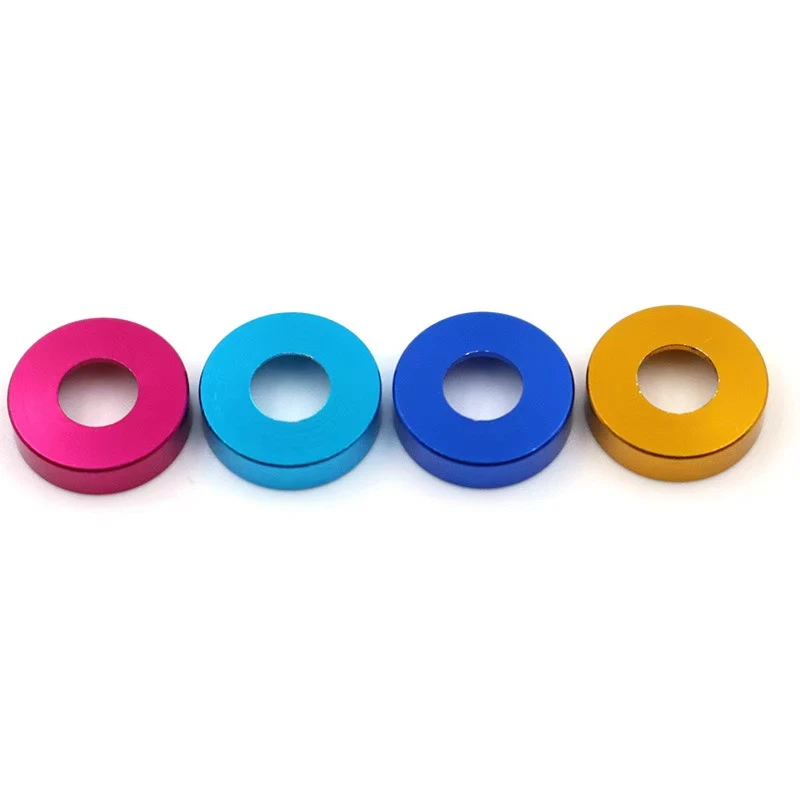

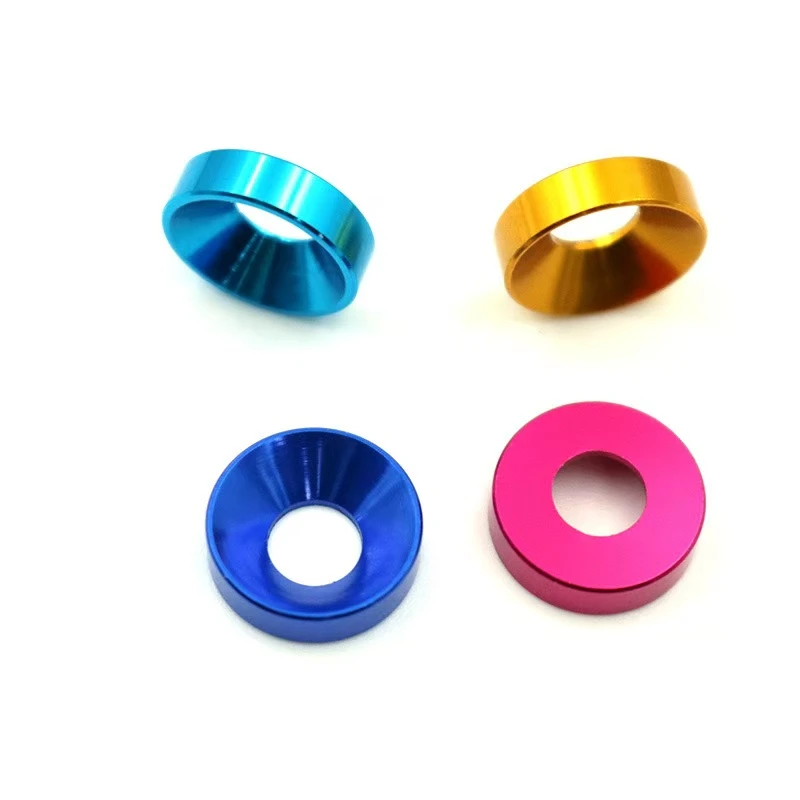

Șaibele plane rotunde din aluminiu colorat sunt componente subțiri ale foii utilizate în ansamblul mecanic, în principal pentru umplerea golurilor, reglarea pentru aliniere necorespunzătoare, distribuirea presiunii sau prevenirea dezlegării. Următorul este un ghid detaliat pentru utilizarea lor, cu detalii împărțite în funcție de cerințele specifice ale aplicației.
I. Prezentare generală a produsului
Material: aliaj de aluminiu (rezistent la coroziune și rezistent la coroziune, cu un strat de oxid colorat atât pentru estetică, cât și pentru prevenirea ruginii).
Tip: șaiburi plate rotunde (șaibe care nu se aruncă), cu o suprafață netedă și o grosime uniformă.
Specificații: M3/M4/M5/M6/M8.
Aplicații: umplerea lacunelor de asamblare, distribuirea presiunii, prevenirea dezlegării și reglarea toleranțelor.
Ii. Scenarii de utilizare de bază
Compensarea GAP (punct cheie)
Problemă: Există aliniere necorespunzătoare între șurub și gaură.
Soluție: Alegeți o șaibă cu un diametru interior care se potrivește cu șurubul (M5) și un diametru exterior puțin mai mare decât gaura pentru a umple golul radial.
Tehnica: stivuirea mai multor șaibe subțiri permite reglarea fină a grosimii.
Distribuția presiunii: utilizat pentru unirea materialelor moi (materiale plastice, lemn) pentru a împiedica săparea capului șurubului în materialul de bază.
Ajutor anti-dezlănțuire: Utilizați cu șaibele de arc (șaiburi plate pe partea de jos, șaibele de arc pe partea de sus) pentru a reduce vibrațiile și slăbirea.
Poziționare și izolație: codificarea culorilor distinge diferite dimensiuni (de exemplu, roșu=m5, albastru=m4); Izolația din aliaj de aluminiu poate fi utilizată în aplicații anti-statice.
Iii. Pași de instalare
Selectarea modelului
Diametrul interior: trebuie să se potrivească strict cu diametrul șurubului.
Diametrul exterior: trebuie să fie mai mare decât suprafața de contact, de obicei o dimensiune standard (șaibele M5 au un diametru exterior de 9mm).
Grosime: selectați în funcție de cantitatea de gardă.
Procesul de asamblare: curățați șurubul, piulița și suprafețele de contact.
Secvență: Bolt → Șaibă plană → Piesa de lucru → Piuliță. După pre-strângere manuală, strângeți cu o cheie la un cuplu moderat pentru a evita deformarea aliajului de aluminiu.
Precauții pentru stivuirea cu mai multe straturi: nu trebuie utilizate mai mult de trei straturi pentru a evita toleranțele cumulate; Este preferat un singur strat gros.
Iv. Probleme și soluții comune
Alunecare: diametrul interior prea mare → Înlocuiți cu o dimensiune potrivită cu precizie.
Deformare: strângerea supra-torței → Aplicați cuplul standard (de exemplu, 8-10 nm pentru șuruburile M5).
Coroziune: Evitați contactul direct cu cupru și oțel (poate fi aplicat acoperire izolatoare).
V. Recomandări de selecție
Culoare: pe baza cerințelor de identificare a asamblării (de exemplu, distincția dintre piesele noi și cele vechi în timpul reparației).
Alternativă: Șaibele din oțel inoxidabil sunt recomandate pentru aplicații cu sarcină mare.
Prin selecția corespunzătoare și instalarea standardizată, șaibele plate din aliaj de aluminiu pot aborda eficient problemele de distribuție a decalajului și presiunii în asamblarea mecanică, îmbunătățind, de asemenea, estetica.
Pentru specificații tehnice suplimentare sau șabloane de desen, vă rugăm să ne contactați. Această soluție echilibrează versatilitatea cu flexibilitatea personalizării, ceea ce o face potrivită pentru integrarea rapidă în producție.
Când selectați, rețineți că șaibele din aliaj de aluminiu nu sunt potrivite pentru medii care depășesc 150 de grade sau pentru conexiuni cu rezistență ultra-înaltă. Este recomandat să fie utilizate cu o cheie de cuplu pentru rezultate optime de preîncărcare.
