Următorulșuruburi), care acoperă atât esențiale tehnice, cât și îndrumări practice.
I. Prezentare generală a funcției accesorii
SHIMS: Susțineți insertul, distribuiți forțele de tăiere, împiedicați ciocnirea și reglați înălțimea inserției pentru a se potrivi cu linia centrală a barei de scule.
Material: de obicei carbură sau oțel întărit, care se potrivește cu duritatea inserției.

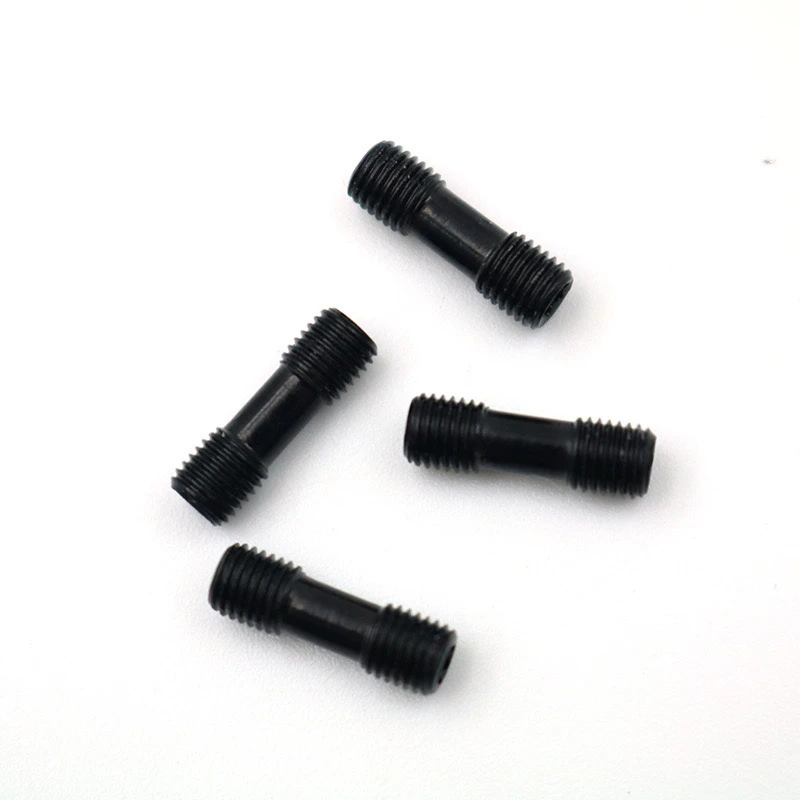

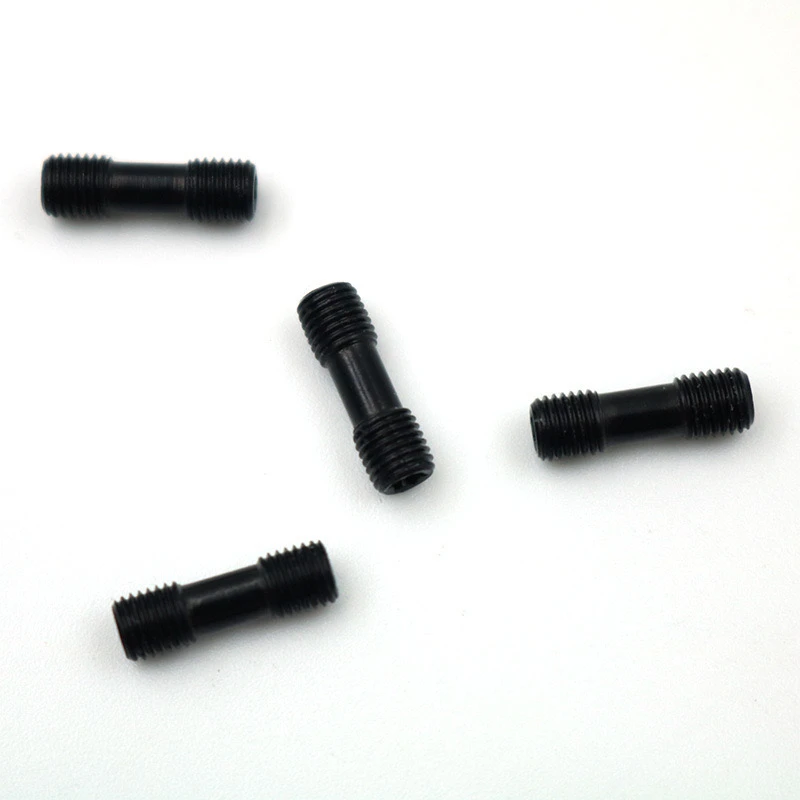

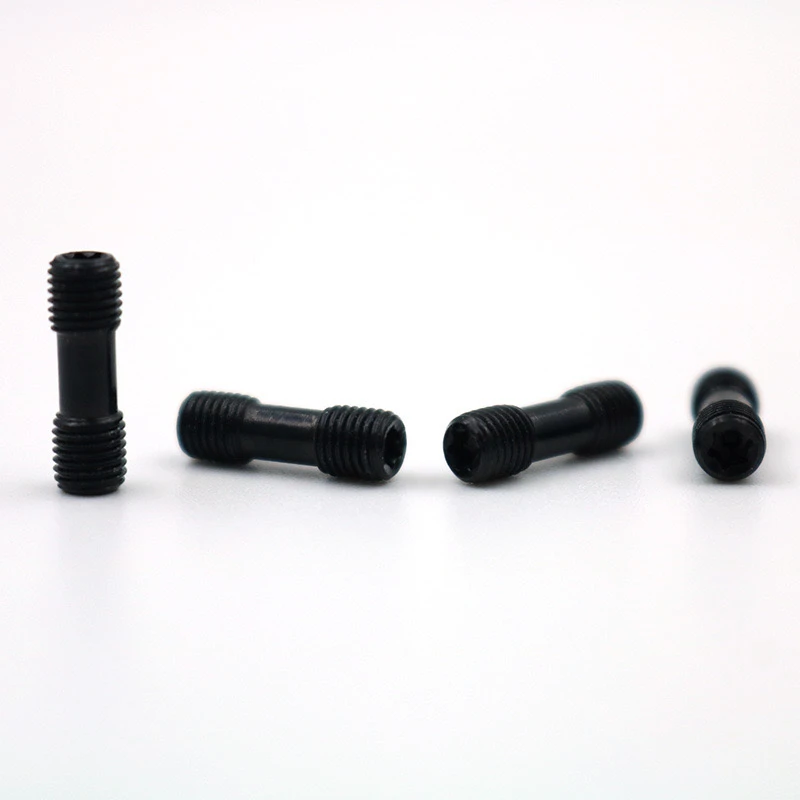

Șuruburi de știfturi non-standard (M5/M6/M8)
Caracteristici: design de 12,9 grade de înaltă rezistență, cu două filete (eventual cu diferite terenuri/diametre pe fiecare capăt), potrivit pentru scenarii speciale de prindere.
Scop: Fixează inserția la bara de instrumente, care se potrivește cu caneluri de scule non-standard sau configurații speciale de Shim.
Ii. Instrucțiuni de utilizare și precauții
1. Pregătirea preinstalației
Curățare și inspecție
Curățați gaura filetată cu bara de scule, suprafața de contact strălucitoare șişurubcu alcool pentru a îndepărta uleiul și resturile.
Verificați integritatea firului (în special pentru șuruburile non-standard, verificați dacă acestea se potrivesc cu gaura barei de scule.
Verificați potrivirea accesoriilor: confirmați că grosimea strălucitoare se potrivește cu modelul de inserție (consultați manualul instrumentului).
Șuruburile de știfturi non-standard necesită două capete distincte: un capăt de obicei fixează deținătorul de instrumente, în timp ce celălalt ține insertul în loc (marcarea sau măsurarea tonului firului).
2. Procedura de instalare
Plasând strălucirea
Introduceți cu exactitate strălucirea în slotul deținătorului de instrumente, asigurându -vă că nu există înclinare (utilizați o lupă pentru a inspecta potrivirea).
Instalarea inserției
Introducerea de tăiere trebuie să fie orientată în direcția corectă (de exemplu, pentru unelte de întoarcere externe, marginea de tăiere trebuie să se confrunte în sus).
Strângerea șuruburilor de știft
Pași:
o. În primul rând, strângeți manual șurubul în gaura firului deținătorului de instrumente (pentru a evita alinierea necorespunzătoare).
b. Folosiți o cheie de cuplu pentru a strânge în două etape: pre-strânsă până la 50% din cuplul nominal, apoi strângeți complet (de exemplu, cuplul tipic pentru un șurub M8 este de 25-30 n · m).
Puncte cheie:
Dacă firele de șurub sunt diferite, capătul grosier asigură deținătorul de instrumente, în timp ce capătul fin ține insertul în loc.
Nu folosiți lubrifianți (acest lucru poate afecta coeficientul de frecare și poate provoca exagerare sau slăbire).
3. Compunerea și verificarea
Calibrarea înălțimii: Utilizați un set de instrumente pentru a verifica înălțimea centrului vârfului sculei. Dacă abaterea depășește 0,02 mm, înlocuiți Shim sau reglați -l.
Tăierea testului: rulați mașina la viteză mică și fără sarcină pentru a observa dacă lama se mișcă. După prelucrarea primei piese, verificați finisajul suprafeței.
Iii. Depanarea problemelor comune
Ruperea șurubului:
Cauză: fire supra-torquate sau aliniate greșit.
Soluție: Înlocuiți șurubul și folosiți o cheie de cuplu pentru a verifica deteriorarea firelor deținătorului de instrumente.
Introduceți schimbarea:
Cauză: șurub neuniform sau șurub insuficient strâns.
Soluție: Regindeți suprafața de contact strălucitoare și strângeți din nou la cuplul standard.
Iv. Recomandări de întreținere
Inspecție regulată: verificați șuruburile pentru slăbiciune la fiecare 8 ore (marcajul este un ajutor).
Ciclu de înlocuire a accesoriilor:
Shim: Înlocuiți dacă indentarea sau uzura depășește 0,1 mm.
Șuruburi de grad 12.9: aruncați după 5 reutilizări sau dacă se observă deformarea firului.
Operația standardizată și atenția minuțioasă la detalii pot îmbunătăți semnificativ durata de viață a sculei și precizia prelucrării. Este recomandat să păstrați o înregistrare a modelului accesoriu pentru înlocuirea rapidă.
