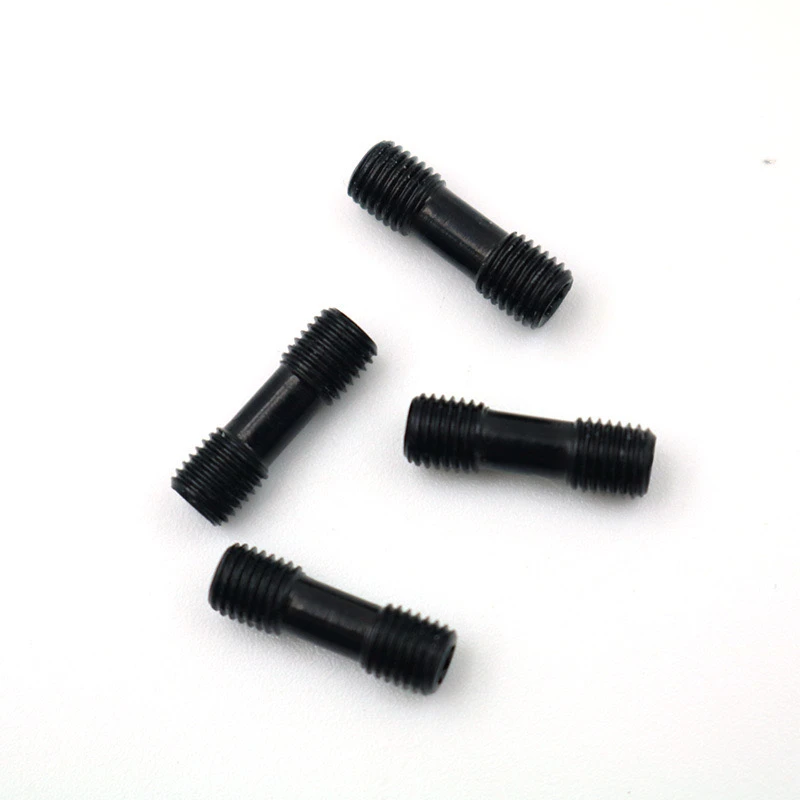

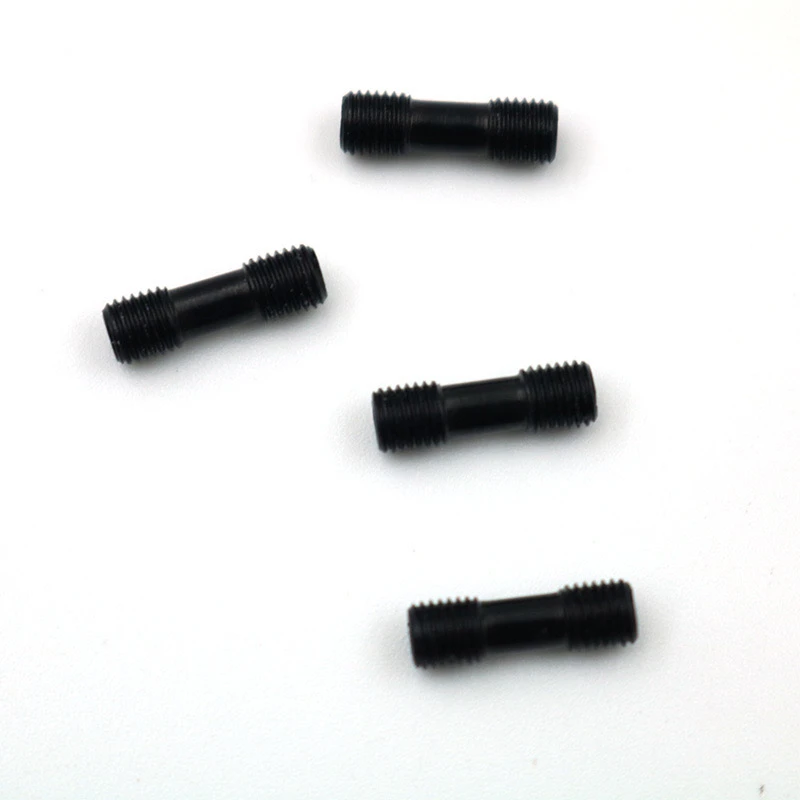

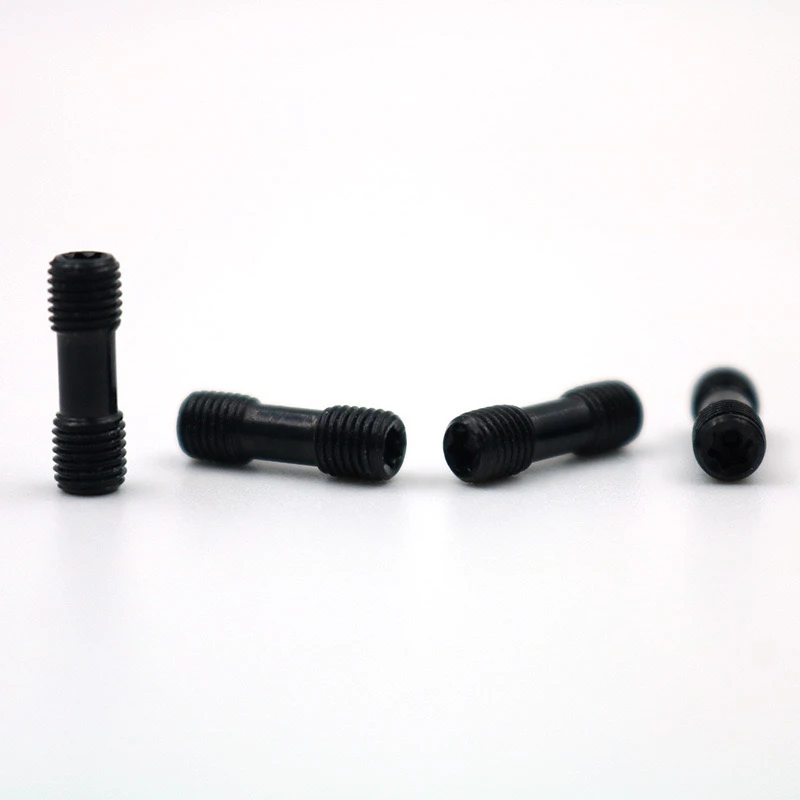

Șuruburile cu cap dublu standard(M5/M6/M8) În cele 12,9 niveluri de rotire a instrumentului CNC, accesoriile cu bara de scule CNC sunt utilizate în principal pentru conexiuni de înaltă rezistență între bara de scule de rotire și lama, suportul sculei sau alte accesorii. Următoarea este o explicație a utilizării sale.
1. Utilizarea șuruburilor cu cap dublu standard
Proiectare cu cap dublu: Specificațiile firului la ambele capete diferă, permițând conectarea componentelor de diferite dimensiuni pentru a aborda limitările de spațiu sau probleme de compatibilitate.
Personalizare non-standard: proiectată în funcție de nevoile speciale ale structurii barei de instrumente pentru a asigura o potrivire exactă.
2. Pași de utilizare și precauții
Confirmarea selecției
Potrivirea firului: confirmați specificațiile firului la ambele capete ale șurubului (cum ar fi capătul M5 conectează lama și capătul M6 este fixat la bara de scule).
Lungime și rezistență: lungimea non-standard trebuie să fie în concordanță cu adâncimea găurii barei de scule,și șuruburile de nivel 12.9Trebuie să fie echipat cu un design anti-fractură.
Proces de instalare
Curățarea orificiului filetat: utilizați aer comprimat sau o perie pentru a îndepărta fișierele de fier și petele de ulei în gaura filetată cu bara de scule.
Lubrifierea firului: Aplicați o cantitate mică de grăsime de disulfură de molibden pentru a reduce frecarea și a preveni sudare la rece.
Control de preîncărcare: Utilizați o cheie de cuplu pentru a se strânge conform standardului pentru a evita supra-strângere și provocarea alunecării firului.
1. Utilizarea șuruburilor cu cap dublu standard
Șuruburile cu cap dublu non-standard sunt utilizate în principal pentru conexiuni de înaltă rezistență între barele de scule și lame, suporturi de scule sau alte accesorii. Caracteristicile sale includ:
12.9 Grad Forță ridicată: rezistența la tracțiune atinge 1220MPa, potrivită pentru scenarii de prelucrare CNC cu sarcină mare și de mare viteză.
Proiectare cu cap dublu: specificații diferite ale firului la ambele capete (cum ar fi M5/M6/M8), utilizate pentru a conecta componente de diferite dimensiuni pentru a rezolva limitările de spațiu sau probleme de compatibilitate.
Personalizare non-standard: Proiectată în funcție de cerințele speciale ale structurii barei de instrumente (cum ar fi lungimea, adâncimea firului) pentru a asigura o potrivire precisă.
2. Pași de utilizare și precauții
Confirmarea selecției
Potrivirea firului: confirmați specificațiile firului la ambele capete ale șurubului (cum ar fi capătul M5 conectat la lamă și capătul M6 fixat la bara de scule).
Lungime și rezistență: Lungimea non-standard trebuie să fie în concordanță cu adâncimea găurii barei de scule, iar șuruburile de 12,9 grade trebuie să fie echipate cu design anti-fractură.
Proces de instalare
Curățarea găurilor filetate: utilizați aer comprimat sau o perie pentru a îndepărta înregistrările de fier și petele de ulei în găurile filetate ale barei de scule.
Lubrifierea firului: Aplicați o cantitate mică de grăsime de disulfură de molibden pentru a reduce frecarea și a preveni sudare la rece.
Control de preîncărcare: Utilizați o cheie de cuplu pentru a se strânge conform standardului pentru a evita supra-strângere și provocarea alunecării firului.
Măsuri anti-slăbire
Aplicarea lipiciului cu fir: lipiciul cu fir rezistent la temperatură ridicată (cum ar fi Loctit 262) poate fi aplicat în condiții de temperatură ridicată pentru a preveni slăbirea vibrațiilor.
Blocare dublă a piuliței: Dacă structura permite, se poate adăuga o piuliță de blocare la un capăt al șurubului.
Întreținere și inspecție
Inspecție regulată: verificați dacă șurubul este liber după fiecare 8 ore de procesare, în special în condiții de tăiere grea.
Standard de înlocuire: Înlocuiți imediat când se găsesc uzura filetului, alunecarea capului sau deformarea de întindere.
Iii. Manipularea comună a problemelor
Asemane greșite a firului: Când șuruburile non-standard nu se potrivesc cu poziția găurii, desenul trebuie revizuit pentru a evita înșurubarea forțată și deteriorarea barei de scule.
Înfrângerea cu șuruburi: verificați dacă există defecte supra-torque sau material și acordați prioritate șuruburilor rezistente la rugină, cu tratare de placare de nichel sau înnegrire.
Iv. Exemple de scenariu pentru aplicații
Modificarea barei de instrumente: Când gaura de șurub originală este M6, dar lama trebuie să fie conectată la M5, utilizați șuruburi de știft M5/M6 pentru tranziție.
Zonele cu restricții de spațiu: șuruburile de știft înlocuiesc șuruburile tradiționale + piulițele pentru a economisi spațiul de instalare.
Prin utilizarea standardizată și întreținerea periodică, șuruburile de știfturi non-standard pot îmbunătăți semnificativ stabilitatea și durata de viață a sistemelor de instrumente CNC.
