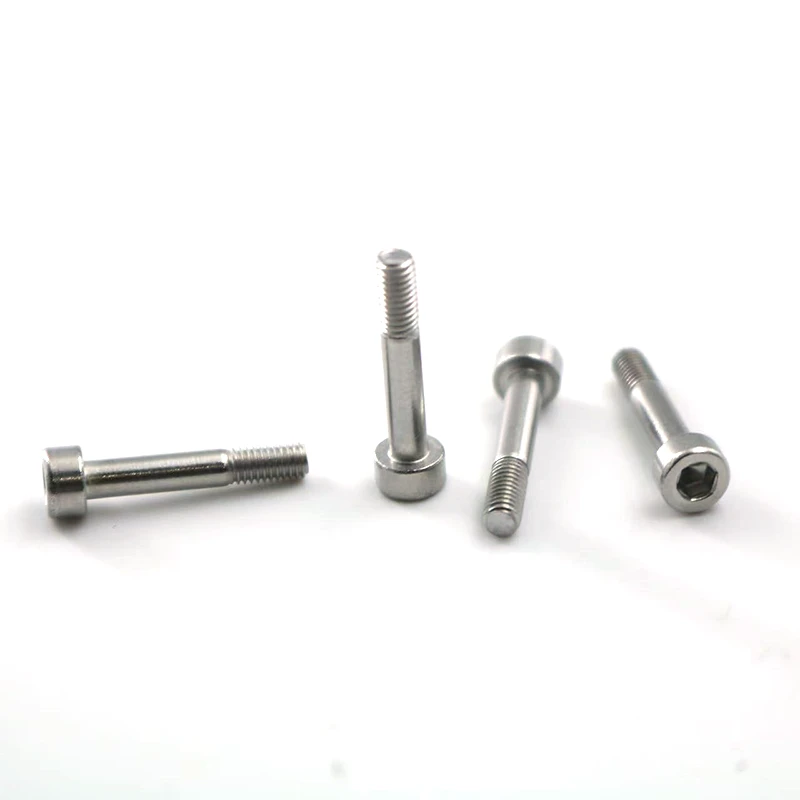

CUP - Head HexȘuruburi de prizăCu o jumătate - pitch -ul firului sunt un element de fixare mecanic comun. Următorul este un ghid cuprinzător pentru Cupa personalizată - șuruburi de soclu hexagonal, care acoperă toate aspectele importante, de la parametrii cheie până la procesul de producție, într -o manieră echilibrată.
Specificații de fir:
Diametru nominal: M3, M4, M5
Fire Pitch: pasul standard este suficient.
M3 Standard Pitch: 0,5 mm
M4 Standard Pitch: 0,7 mm
M5 Standard Pitch: 0,8 mm
Tipul firului: metric grosier (m)
Lungimea firului: jumătate (fir parțial)
Diametrul arborelui: de obicei egal sau foarte aproape de diametrul nominal.
Lungimea totală
De exemplu: M4X20 (diametrul nominal 4 mm, lungimea totală 20 mm).
Lungimea totală=lungimea firului (l₁) + lungimea arborelui.
Dimensiuni ale soclului capului și hexului:
Diametrul capului (Dₖ): standard (de exemplu, un diametru al capului M4 este de aproximativ 7 mm) este suficient.
Înălțimea capului (k): urmați standardul.
Adâncimea soclului hexagonal: recomandăm adâncimea standard pentru a asigura o transmisie adecvată a cuplului. O adâncime mai profundă este disponibilă la cererea de cerințe speciale de cuplu.
Proprietăți materiale și mecanice (grade):
Material
Alegere comună: oțel carbon (Q235/10B21), costuri reduse și utilizate pe scară largă.
Cerință de rezistență: oțel din aliaj (SCM435/35CRMO), utilizat pentru grade de rezistență -.
Cerință de rezistență la rugină: oțel inoxidabil, de obicei A2-70 (304 oțel inoxidabil) sau A4-80 (316 oțel inoxidabil).
Gradul de performanță:
Oțelul de carbon: gradele comune includ 4,8, 8,8, 10,9 și 12,9. Cu cât numărul este mai mare, cu atât rezistența este mai mare. Gradul 8.8 este un grad de rezistență utilizat în mod obișnuit -.
Oțel inoxidabil: desemnarea gradului, cum ar fi A2-70, indică o rezistență minimă la tracțiune de 700 MPa.
Tratament de suprafață
Înnegrire/oxidare: aspect negru închis, rezistență de bază de rugină, costuri reduse.
Galvanizare
Albastru - Zinc alb: aspect argintiu strălucitor, rezistență moderată de rugină.
Zinc colorat: aspect iridescent, rezistență la rugină superioară la albastru - zinc alb.
Zinc negru: aspect negru, rezistență excelentă la rugină.
Placare nichel: argint - Aspect alb, rezistență excelentă la uzură și rezistență la rugină, potrivită pentru utilizare în anumite medii chimice.
Dacromet/Zinc - Chrome Coating: rezistență la coroziune extrem de ridicată, fără risc de îmbrățișare a hidrogenului, dar cu un gri mat - aspect de argint.
Următoarele articole sunt opționale în funcție de nevoile dvs.
Cerințe de toleranță: Cu excepția cazului în care este necesară asamblarea de precizie, toleranțele standard sunt suficiente.
Defecte de suprafață: nu sunt necesare burrs, fisuri sau rugină.
Lubrifierea: Pre -- lubrifiant cu fir aplicat (cum ar fi acoperirea din nylon sau grăsime) pentru o strângere mai ușoară?
Magnetism: Anumite aplicații (cum ar fi electronice) pot necesita șuruburi magnetice non -, necesitând utilizarea de oțel inoxidabil specific și procesare controlată.
Testare specială: Este necesară testarea de îmbrățișare a hidrogenului?
Informații despre proces personalizate și de afaceri
Provocarea desenului: Cea mai bună abordare este de a oferi un desen detaliat PDF sau DWG, notând toate dimensiunile cheie (lungimea generală, lungimea firului, dimensiunea capului etc.), materialul și cerințele de finisare a suprafeței. O imagine valorează o mie de cuvinte.
Cerere de cotație și pregătire a eșantionului: Furnizați lista de parametri tehnici de mai sus și desenele la două sau trei furnizori profesioniști de fixare și citate de solicitare. Confirmați taxele de instrumente (dacă sunt disponibile dimensiuni standard non -), preț unitar, cantitate minimă de comandă (MOQ) și timp de livrare. Solicitați probe de la furnizori pentru confirmare.
O specificație tehnică clar structurată și în mod corespunzător detaliată permite o comunicare eficientă cu furnizorii, minimizează erorile de producție și neînțelegerile și vă asigură că primiți elemente de fixare perfect potrivite pentru aplicația dvs.
