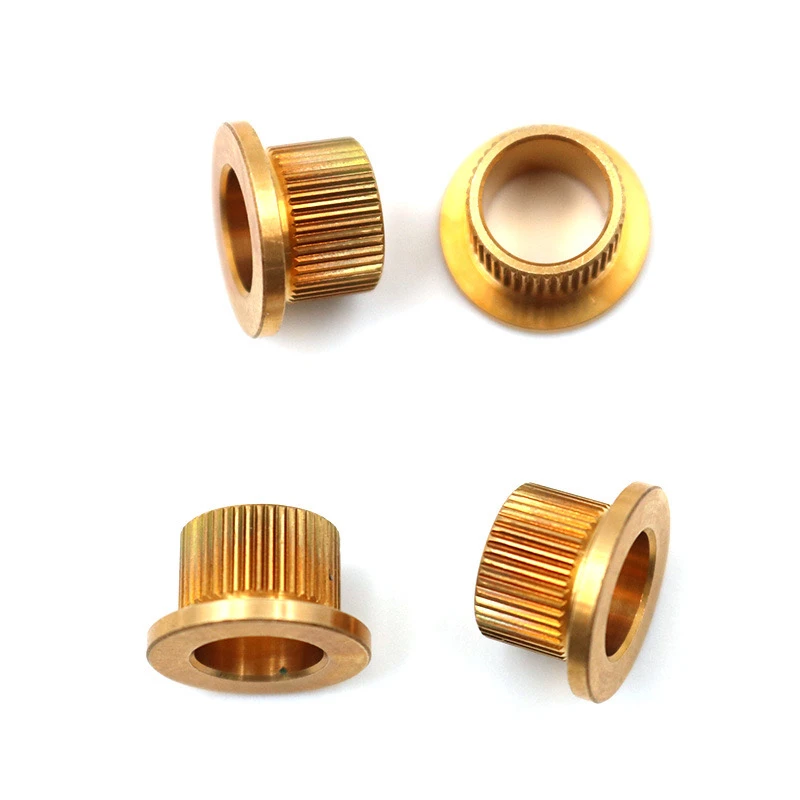

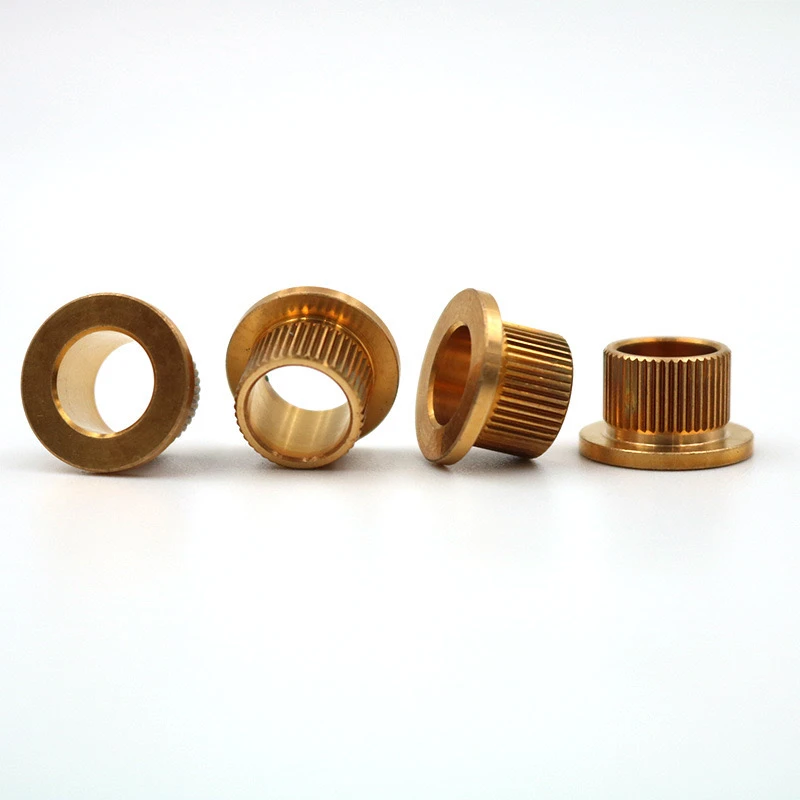

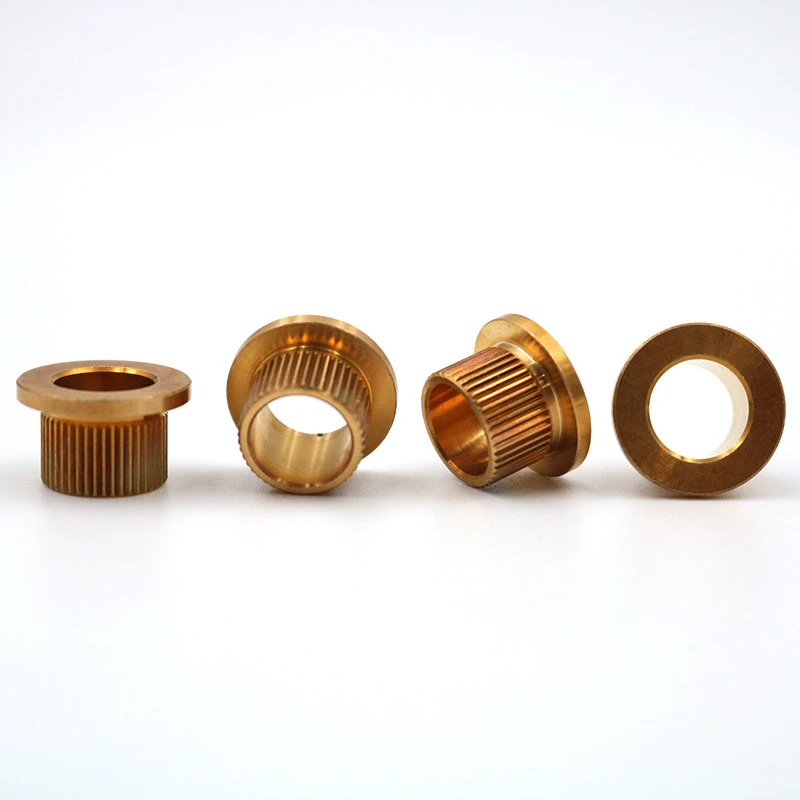

Un pas în dintii de aramăFlange Rivet este o nitură special concepută, care combină mai multe caracteristici structurale și funcționale. Funcțiile și caracteristicile sale de bază pot fi rezumate sistematic după cum urmează.
1. Cerințe de personalizare a parametrilor de bază
Specificații materiale
Material: H62 sau H65 Brass, Lead Brass C3604 poate fi, de asemenea, selectat pentru a îmbunătăți performanța de tăiere
Duritate: HRB 55-75, trebuie marcat starea de tratament termic
Forța de tracțiune: mai mare sau egală cu 300MPa, gradul militar necesită mai mare sau egal cu 400MPa
Dimensiuni structurale
Proiectare pas: diametrul capului D {{0}}. 5-2. 0 × diametrul tijei D, înălțimea pasului H =0. 3-0. 5d
Tip de knurling: rețeaua de plasă, ton de dinți 0. 6-1. 2mm
Flange Edge: 45 de grade Chamfer sau R 0. 2 Filet (anti-Burr)
Tratament de suprafață
Placare: tratament opțional de nichel, staniu sau pasivare
Cerințe speciale: placarea chimică cu nichel este potrivită pentru scenarii de rezistență la coroziune ridicată
Ii.Puncte cheie ale controlului procesului
Titlu la rece formând o viață mai mare sau egală cu 5 0 0, 000 ori, coaxialitate: mai mică sau egală cu 0,05mm
Procesare în cursă: presiune radială: 3-5 KN, mașină cu roți duble
Standarde de testare
Elemente cheie: alergarea cercului de cap mai mică sau egală cu 0. 1mm, integritatea profilului dinților care înconjoară mai mare sau egală cu 90%
Plan de eșantionare: GB\/T2828.1 II Nivel AQL1. 0
Iii. Sugestii de adaptare a aplicațiilor
Potrivirea condițiilor de lucru
Mediu de vibrație: este recomandat să adăugați serări pe partea din spate a flanșei
Cerințe conductive: Prioritizează tratamentul de pasivare care nu este placat
Ghid de instalare
Calculul forței de nituire: f =0. 6 × σb × as (σb este rezistența materialului, așa cum este zona secțiunii transversale)
Toleranța la găuri: se recomandă potrivirea nivelului H11
Iv. Proces de serviciu personalizat
Andocare tehnică
Necesar pentru a furniza:
Schema de secțiune transversală de asamblare (marcând materialul și grosimea părților adiacente)
Raport de testare a mediului (cum ar fi cerințele de testare a pulverizării cu sare)
Ciclul de cotație
Oferiți o soluție în 3 zile (mai puțin de 1, 000 piese)
Taxa de mucegai: ￥ 800-2, 000 (poate fi inclus în prețul unitar)
Garanție de livrare
Raport cu dimensiuni complete a primei piese, inclusiv date de scanare 3D)
Garanție de lot (inclusiv analiza spectrului materialului)
V. Evitarea comună a eșecului
Knurling și alunecare: creșteți pasul la mai mult de 1. 0 mm
Crăpătirea flanșei: controlați deformarea titlului la rece mai mică sau egală cu 65%
Coroziune galvanică: evitați contactul direct cu aliajul de aluminiu
Această soluție ia în considerare atât fezabilitatea producției, cât și fiabilitatea aplicației, iar greutățile parametrilor pot fi ajustate în funcție de condiții de muncă specifice. Se recomandă furnizarea unei instalații de testare a eșantionului pentru a verifica adaptabilitatea.
Acest design obține un echilibru între funcționalitate, fiabilitate și costurile procesului prin optimizarea coordonată a materialelor și structurilor și este potrivit pentru nevoile de asamblare de precizie a echipamentelor mici și mijlocii.
