Următorulșuruburi cu degetul mare traversat la rece. Conținutul este organizat prin puncte cheie tehnice, echilibrarea profesionalismului și operabilității. ”
1.. Parametri și standarde de bază
Specificația firului: SUA-standard 6-32 UNC, conforme cu ANSI/ASME B18.6.3.

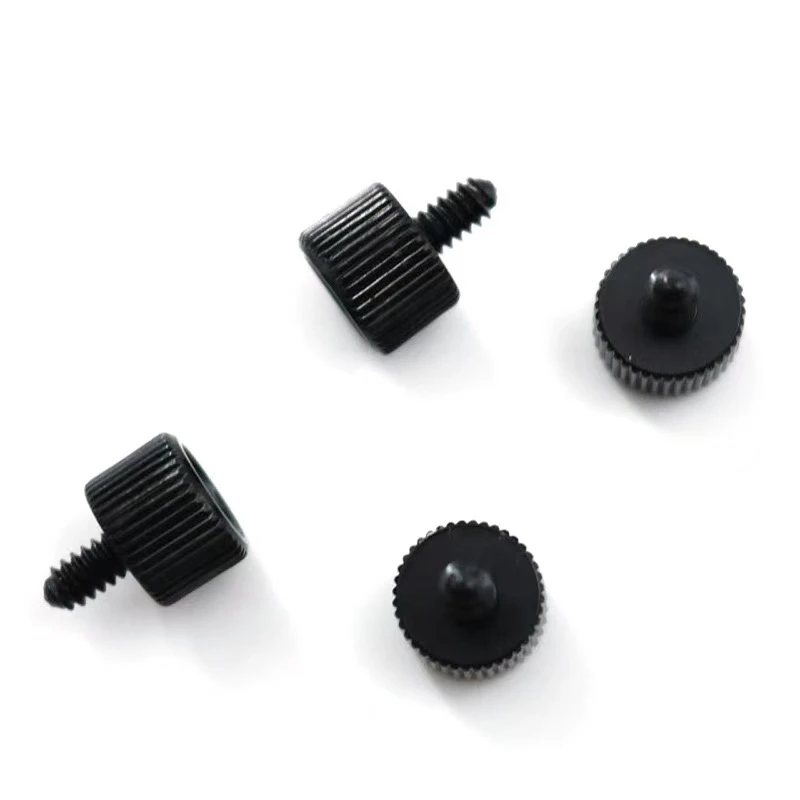

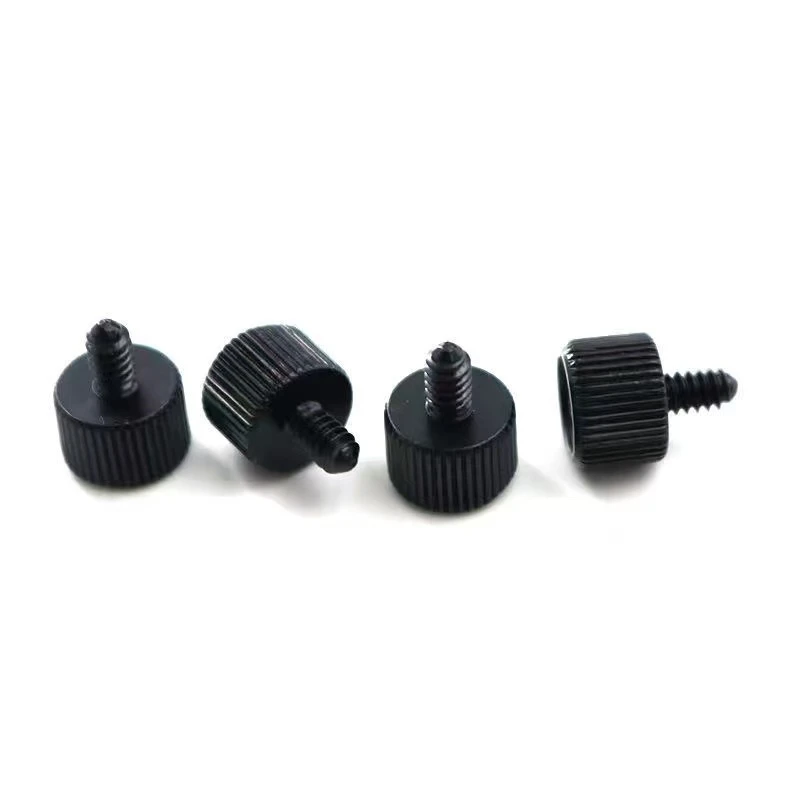

Tipul capului: design cu șuruburi de degetul mare, cu rost drept pentru a asigura proprietăți anti-alunecare.

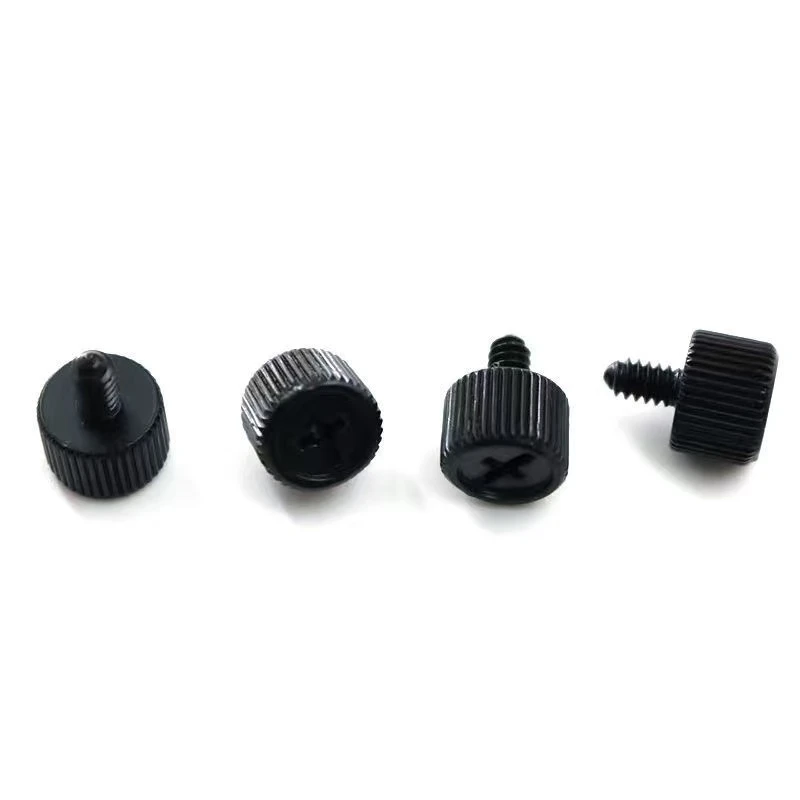

Tipul groove: încrucișat sub ISO 7046, numărul 2 de canal #2, cu o adâncime care se potrivește complet cu o șurubelniță standard Phillips.
2. Cerințe materiale și proces
Material: oțel din aliaj cu conținut scăzut de carbon, rezistență la tracțiune mai mare sau egală cu 8,8, duritatea suprafeței HRC 22-32.
Forjare la rece: procesată pe o mașină de forjare la rece cu mai multe stații, capul și firele sunt formate simultan pentru a evita forfecarea fibrelor cauzate de rotire și pentru a asigura rezistența mecanică.
Tratament termic: tratament temperating pentru a elimina tensiunile interne și pentru a asigura gradientul de duritate a miezului și a suprafeței este mai mic sau egal cu HRC 5.
3. Specificații de tratament la suprafață
Acoperire neagră electroforetică: grosime de film 8-12μm, test de pulverizare a sării mai mare sau egal cu 500 de ore (trece testul de pulverizare neutră de sare, fără rugină roșie).
Tipul de vopsea electroforetic: pe bază de rășină epoxidică, Color RAL 9005, luciu mai mic sau egal cu 10%, este necesar un finisaj mat.
Protecția dreaptă a knurl: o subțire ușoară a acoperirii este permisă în partea de sus a knurlului după electroforeză, dar materialul de bază nu trebuie expus . 100% este necesară inspecția vizuală.
4. Dimensiuni și toleranțe cheie
Lungimea totală: conform desenului clientului (cu excepția cazului în care se specifică altfel, 1/2 "până la 2" este opțiunea implicită). Toleranță la lungime ± 0,1mm.
Diametru exterior al knurl: diametrul nominal + 0.3 mm, ovalitate mai mică sau egală cu 0,05mm.
Concentricitate încrucișată a slotului: abaterea de la axa șurubului mai mică sau egală cu 0,1 mm.
5. Verificare specială a performanței
Test de cuplu: cuplu de instalare mai mare sau egal cu 3,5 N · m (anti-alunecare cu canelură încrucișată), cuplu despărțit mai mare sau egal cu 8 N · m; Cuplul de ștergere mai mare sau egal cu 1,2 N · m.
Adeziune de pulverizare post-sare: test încrucișat, suprafață de acoperire electroforetică mai mică sau egală cu 5%.
6. Ambalaj și etichetare
Ambalaj: hârtie anti-rust + pungă de vid, cardul de umiditate cutia exterioară indică<30% RH.
Cerințe de etichetare: marcați laser numărul lotului din partea capului, înălțimea fontului 0,8 mm, nu abradați acoperirea electroforetică.
7. Noduri de proces personalizate
Dezvoltarea mucegaiului: furnizați desene 3D pentru a confirma raza de tranziție între knurl și cap (pentru a evita concentrația de stres).
Prima inspecție a eșantionului: trimiteți 30 de probe, raport CMM cu dimensiuni complete + date de testare a pulverizării cu sare.
Controlul producției în masă: inspectați la întâmplare 5 unități la fiecare 2 ore, dimensiuni cheie CPK mai mari sau egale cu 1,33.
Note
Înlocuirea materialelor: Dacă este necesară oțelul inoxidabil, rata de deformare a titlului la rece trebuie recalculată și a fost reglată garda de matriță.
Respectarea mediului: vopseaua electroforetică necesită un raport de testare ROHS/REAPE, iar conținutul de metale grele trebuie să îndeplinească standardele de mediu.
Doar prin îndeplinirea acestor cerințe detaliate, șuruburile pot asigura atât funcționalitatea, cât și durabilitatea în medii dure, cum ar fi echipamentele electronice și echipamentele exterioare. Este recomandat să semnați un acord tehnic cu producătorul pentru a defini clar criteriile de acceptare.
