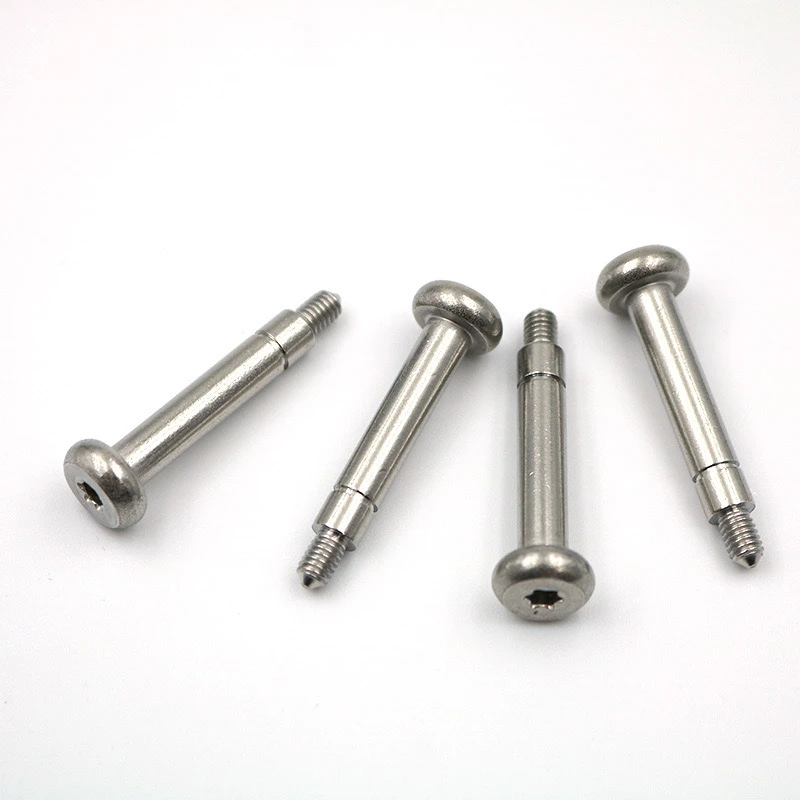

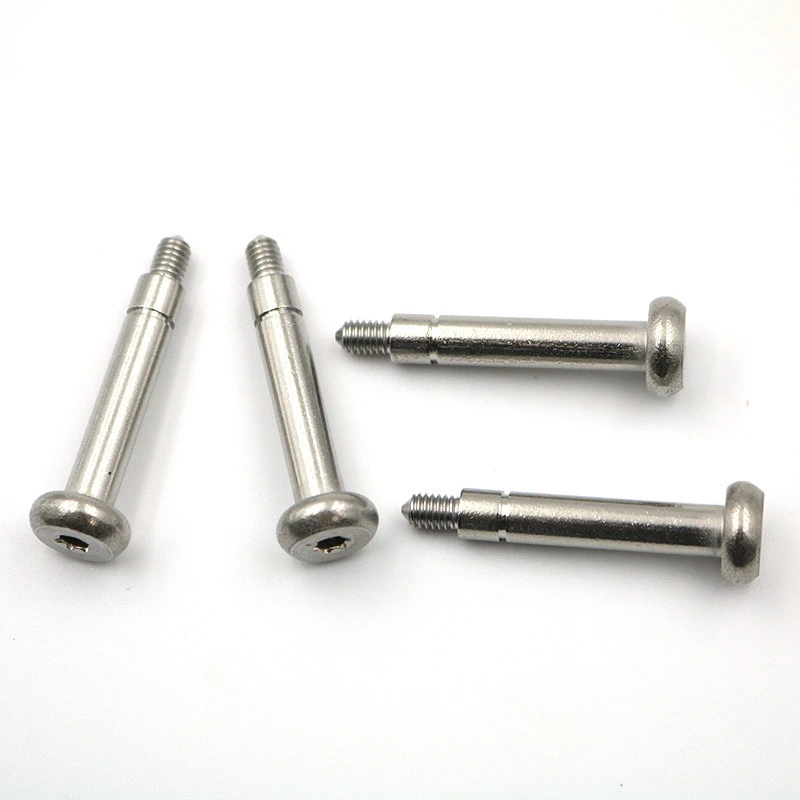

304 Oțel inoxidabilCapul de tigaie, coada punctului de floare de prune, șuruburile SUA 6-32/m3/m4 (inclusiv proiectarea treptelor cu fante T10/T15) sunt elemente de fixare versatile. Mai jos este o soluție tehnică detaliată pentru personalizarea lor.
1. Confirmarea parametrului de bază
Material Standard: 304 Oțel inoxidabil (gradul A2), conform cu standardele ASTM F593/AISI; Test de pulverizare cu sare mai mare sau egal cu 96H.
Specificații mixte disponibile: Firul SUA 6-32, Metric M3 și M4 (necesare ofertă separată). Lungimea firului valorile implicite până la 2x diametru și este reglabil.
Ii. Cerințe speciale ale capului
Capul de tigaie, structura compozită cu flori de prune

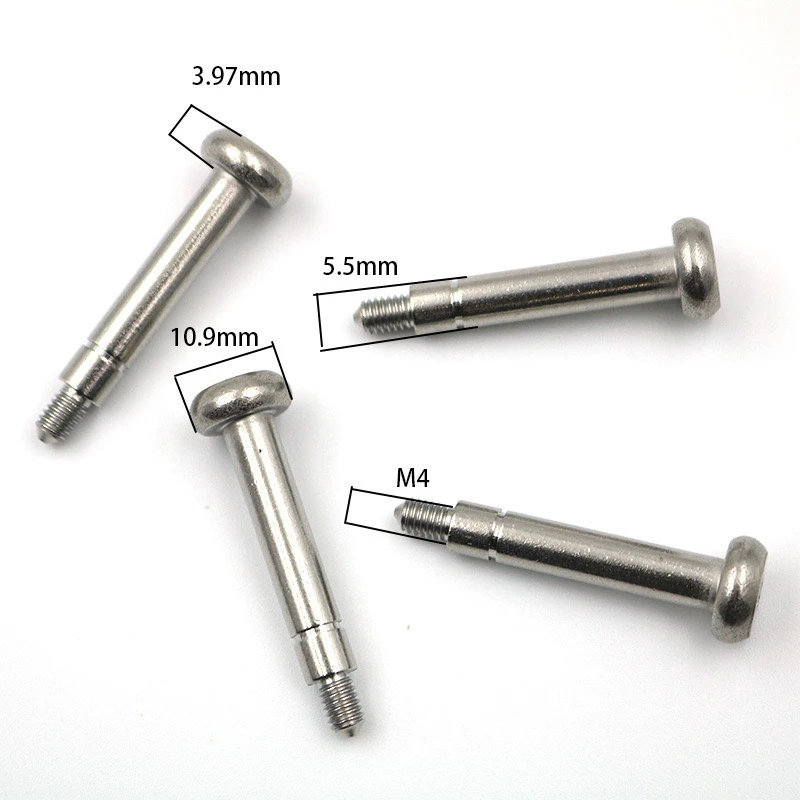

Diametrul capului de tigaie: φ6,5 mm ± 0,1 pentru 6-32, φ5.5mm pentru M3, φ7mm pentru M4
Tip de canelură de flori de pix: T10 (2,74 mm în apartamente) / T15 (3,27 mm în apartamente), cu adâncimea canelurii mai mare sau egală cu 1,2 ori diametrul șurubului disponibil.
Iii. Caracteristici cheie ale cozii
Proiectare a cozii ascuțite: unghi de plumb 30 grade ± 2 grade, cu un capăt plat de 0,2 mm păstrând la vârf pentru a preveni deteriorarea.
Etapa de grooving: lățimea de scădere 0,8-1mm, tranziția pasului r unghi mai mic sau egal cu 0,2mm. Sunt permise secțiuni de tulpini lustruite necorespunzătoare.
Iv. Opțiuni de tratare a suprafeței
Finisaj standard
Lustruire electrolitică
Pasivarea (în conformitate cu ASTM A967)
Actualizări opționale: placare cu nichel (5-8μm), acoperire cu teflon (12-15μm).
V. Controlul calității
Elemente de testare:
Fire Go/No-Go Gauge Test (GO/NO-GO)
Testul cuplului capului (6-32mm trebuie să ajungă la 4,5 n · m)
Eșantionarea testului de pulverizare cu sare
Certificat necesar
Raport de materiale (inclusiv conținut Ni/CR)
ROHS/Reach Declarație de conformitate
VI Ambalaj și livrare
Ambalaj standard:
Ambalaj interior: hârtie rezistentă la rugină + geantă PE
Ambalaj exterior: Carton (1000 de bucăți/cutia, greutate brută mai mică sau egală cu 15 kg)
Servicii de personalizare:
Marcajul cu laser (locația/conținutul poate fi personalizat)
Raportul mixt negociabil (de exemplu, raportul canelură T10/T15)
VII. Note
Timp de livrare: Dezvoltarea mucegaiului: 7 zile lucrătoare (noi specificații)
Raport de materiale (inclusiv conținut Ni/CR)
ROHS/Reach Declarație de conformitate
VI Ambalaj și livrare
Ambalaj standard:
Ambalaj interior: hârtie rezistentă la rugină + geantă PE
Ambalaj exterior: Carton (1000 de bucăți/cutia, greutate brută mai mică sau egală cu 15 kg)
Servicii de personalizare:
Marcajul cu laser (locația/conținutul poate fi personalizat)
Raportul mixt negociabil (de exemplu, raportul canelură T10/T15)
VII. Note
Timp de livrare: Dezvoltarea mucegaiului: 7 zile lucrătoare (noi specificații)
Timp de producție: 15-20 de zile
Cantitatea minimă a comenzii:
Specificații standard: 5000 de piese/design
Specificații speciale: 10.000 de bucăți sau mai multe
Vă recomandăm să oferiți desene pentru a confirma următoarele dimensiuni cheie:
① ② Toleranța de tranziție între diametrul pasului și diametrul major al firului
Grosimea minimă a peretelui între priza hexalobulară și marginea exterioară a capului
③ Lungimea dreaptă necesară a cozii ascuțite
Prin designul de mai sus, acest șurub depășește în mod semnificativ șuruburile obișnuite ale mașinii cu cap plat în eficiență, fiabilitate și adaptabilitate, ceea ce îl face o soluție preferată pentru ansamblul de precizie.
