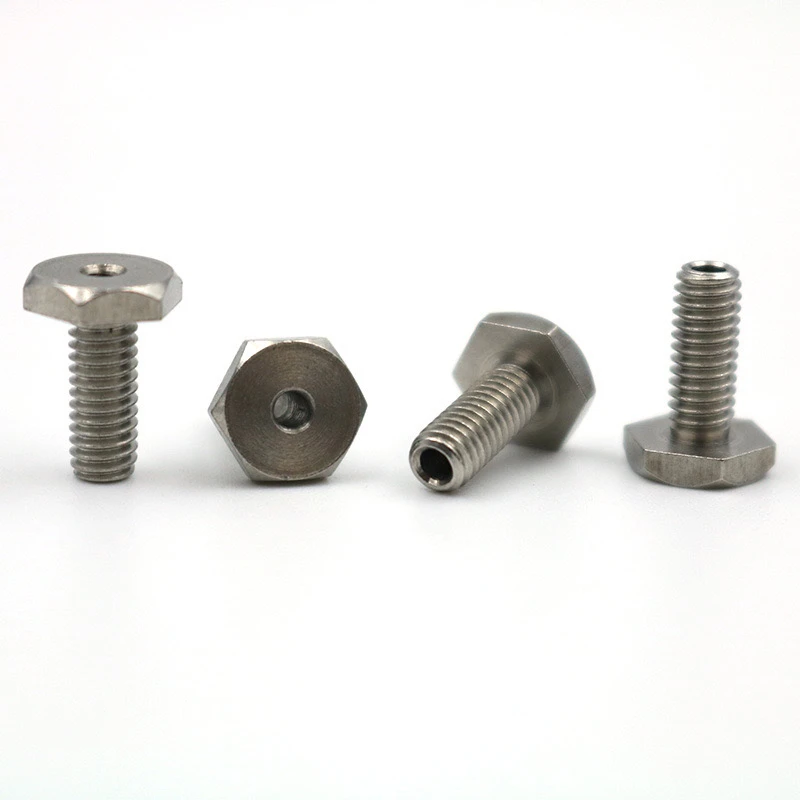

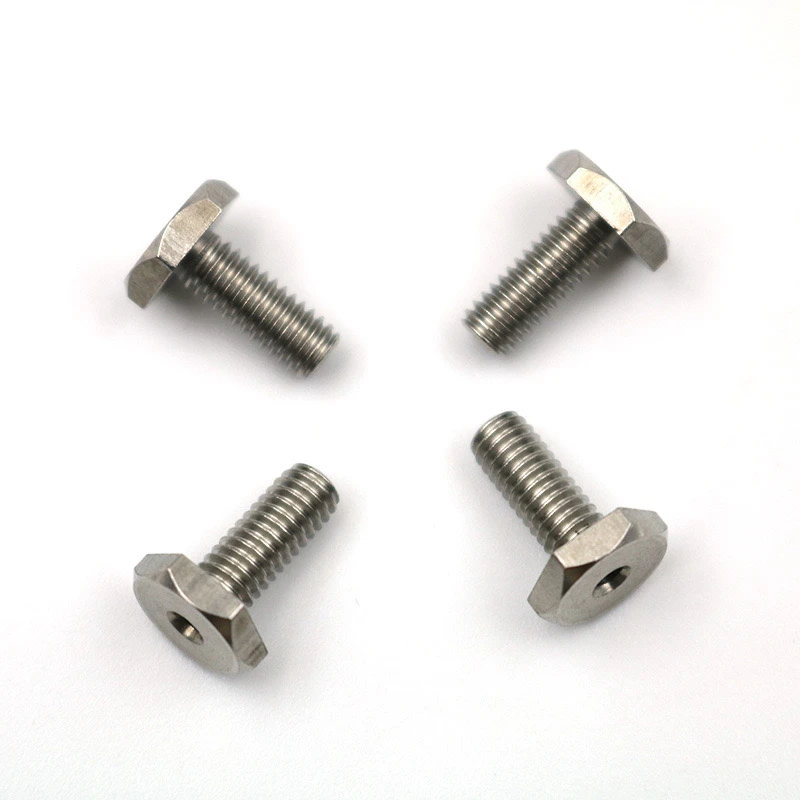

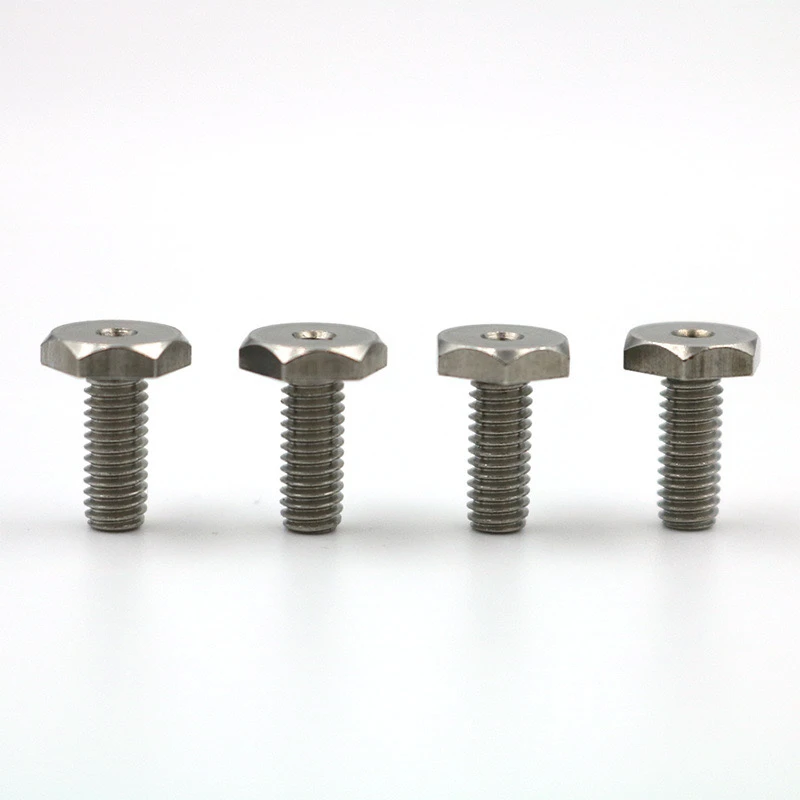

303 Oțel inoxidabilpiese de cotitură non-standard (hexagon extern/Șuruburi interne/externe/goale) sunt elemente de fixare special concepute. Următoarea este o descriere detaliată a personalizării, care ține cont atât de profesionalism, cât și de practic.
1.. Parametri de personalizare de bază
Cerințe materiale
303 Oțel inoxidabil (tip ușor de tăiat) și este necesar un raport material.
Tratament suplimentar opțional: pasivare, care poate îmbunătăți rezistența la coroziune
Tip structural
Capul hexagon extern: lățime pe apartamente, grosime
Fir intern/extern: specificații de fir (metrică/imperial/standard american), grad de precizie (6H/6G)
Design gol: prin diametrul interior al găurii, toleranța la grosimea peretelui
Toleranță la dimensiunea cheie
Diametru exterior: ± 0,05 mm (piese de întoarcere de precizie)
Lungime: ± 0,1mm (mai puțin sau egal cu 50mm), ± 0,2 mm (＞ 50mm)
Coaxialitate: mai puțin sau egal cu 0,03 mm (șuruburile goale au nevoie de marcare specială)
Tratament de suprafață
Implicit: lustruire naturală (RA mai mică sau egală cu 0,8μm)
Opțional: placare cu nichel (5-10μm), lustruire electrolitică (grad medical)
Ii. Note despre designul non-standard
Cerințe speciale pentru fire
Desenele în secțiune transversală sunt necesare pentru tipurile de dinți non-standard
Mărimea canelurii de tăiere înapoi trebuie să fie marcată pentru găuri orbe interne (recomandate mai mari sau egale cu 1,5 ori mai mult decât pasul)
Proprietăți mecanice
Rezistența la tracțiune mai mare sau egală cu 500MPa (pre-notificare dacă este necesar un tratament termic)
Testul cuplului capului (conform standardului DIN 912 sau al valorii specificate de client)
Verificarea structurii goale
Testul de curgere (piesele fluide trebuie să ofere nivel de presiune)
Raportul de testare cu ultrasunete cu grosimea peretelui (opțional)
Iii. Procesul de inspecție a producției și calității
Tehnologia de procesare
Turnarea: Mașină Elvețiană CNC (potrivită pentru părți mici de φ3-20mm)
Procesarea firului: modelarea matriței/extrudării (dinți externi), frezare la robinet/fir (dinți interni)
Controlul calității
Elemente de inspecție completă: dimensiunea capului, firul GO/NO-GAUGE (GO/NO-GO)
Elemente de inspecție de eșantionare: Test de pulverizare a sării (spray de sare neutru de 72 ore), duritate (HRB 70-90)
Livrare de documente
Obligatoriu: Certificare a materialelor, raport de inspecție a dimensiunilor, fișă de proces de tratare a suprafeței
Opțional: desene 3D (format de pas), fișiere PPAP (industrie auto)
Iv. Scenarii tipice de aplicare
Dispozitive medicale: șuruburi goale pentru conducte de deviere (lustruire electrolitică necesară)
Echipamente de automatizare: piese hexagonale non-standard pentru instalarea servo-motor
Semiconductori: curățenie ultra-înaltă 303 șuruburi din oțel inoxidabil (tratament de degazare în vid)
V. Instrucțiuni de ofertă
Cantitate minimă de comandă: 50-100 de bucăți (producție de încercare). Matrițele pot fi deschise pentru mai mult de 1.000 de bucăți
Timp de livrare: 7-15 zile (ajustat în funcție de complexitate)
Taxa de mucegai: tipul de dinți non-standard/structura în formă specială trebuie calculată separat
Furnizarea de probe sau desene CAD poate accelera procesul de cotație. Pentru piese complexe, este recomandat să semnați un acord tehnic pentru a clarifica criteriile de acceptare.
Prin analiza stratificată de mai sus, esența funcțională și limitele de proiectare ale unor astfel de piese non-standard pot fi luate rapid, ceea ce este convenabil pentru selecția ingineriei sau comunicarea de personalizare.
