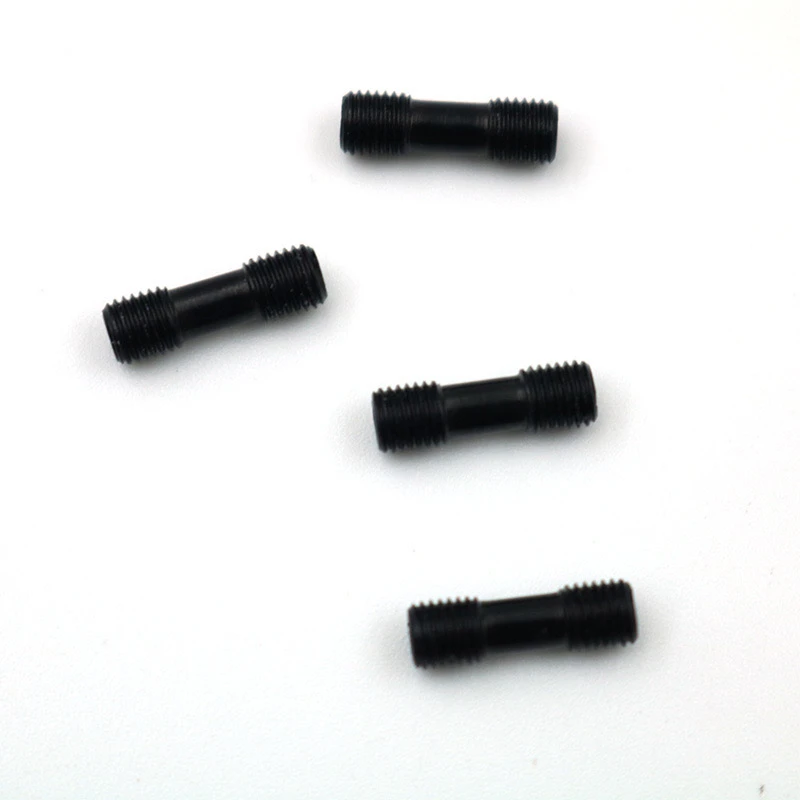

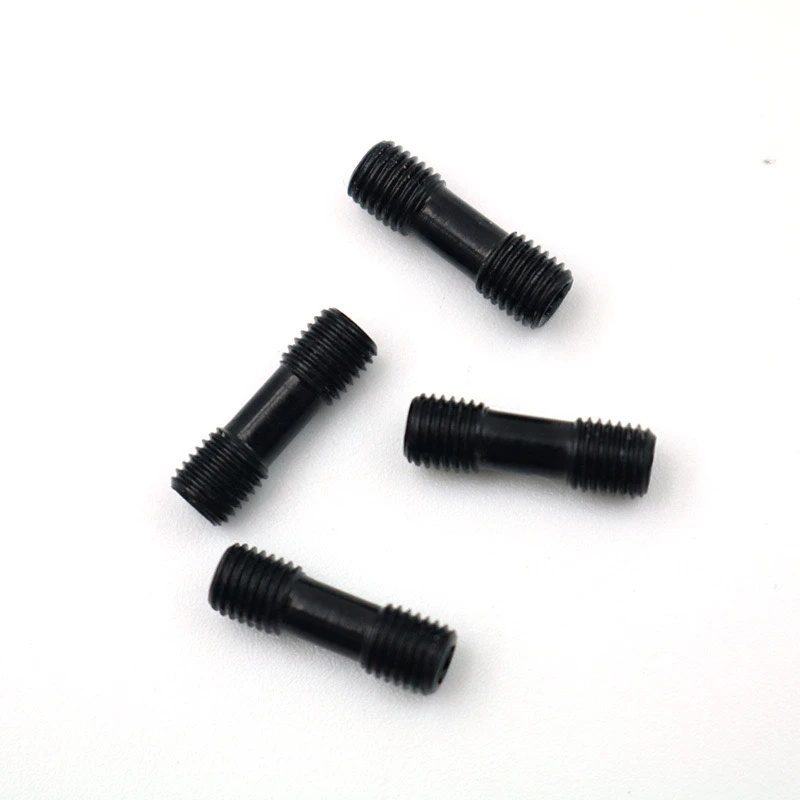

Non-standardȘuruburi cu cap dublu(M5/M6/M8) În cele 12,9 niveluri de rotire a instrumentului CNC, accesoriile cu bare de instrumente sunt elemente de fixare de înaltă rezistență utilizate pentru a repara placa de scule sau lama. Următoarele sunt problemele legate de personalizare.
1.. Parametri de bază
Material: Oțel din aliaj 42CRMO sau SCM440, duritate de tratament termic HRC38-42, nitruri de suprafață sau tratament cu nichel (rezistență la rugină + rezistentă la uzură).
Grad de forță: 12,9 grad.
Specificația firului: fir de reducere a capului dublu; Direcția de rotație trebuie specificată; Valoarea implicită este dreapta.
Lungime totală: personalizată în funcție de structura barei de instrumente.
2. Detalii structurale

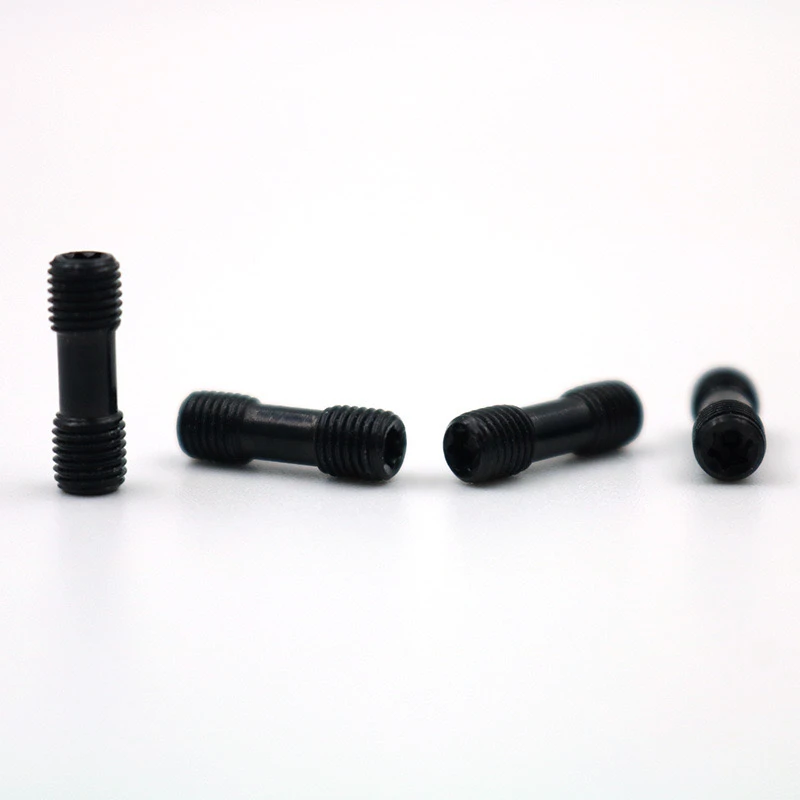

Design cap: un capăt cu hexagon intern sau hexagon extern, celălalt capăt fără cap sau cap de ghid cilindric.
Tratament de tranziție: unghiul de rădăcină a firului mai mare sau egal cu 0,2 mm (reduceți concentrația de stres).
Dimensiuni cheie: lungimea efectivă a firului, diametrul tijei lustruite.
3. Cerințe de proces
Precizia firului: gradul 6G (GB/T 197-2018), inspecția gabaritului de fir calificat.
Concentricitate: coaxialitatea axei firului dublu-end coaxialitate mai mică sau egală cu 0,05 mm, asigură asamblarea fără deviere.
Tratament la suprafață: placare înnegrit/dacromet, rezistență la coroziune mai mare sau egală cu testul de pulverizare de sare de 500 ore.
4. Standarde de testare
Proprietăți mecanice: testul de tracțiune este efectuat pe fiecare lot de probe.
Detectarea defectelor: detectarea defectelor particulelor magnetice (fără fisuri, incluziuni de zgură și alte defecte).
Test de asamblare: Simulați condițiile de lucru reale ale barei de scule, repetați demontarea și asamblarea de 10 ori fără alunecare.
5. Ambalaj și livrare
Ambalaj rezistent la rugină: pungă de vid + hârtie rezistentă la rugină, 100 de bucăți/cutie (cu etichetă de raport al materialului).
Ciclul de livrare: 3-5 zile pentru eșantioane (poate fi accelerat), 15-20 de zile pentru loturi.
6. Nevoi speciale
Desenele 3D pot fi furnizate pentru confirmare, iar rapoartele de analiză a spectrului material sunt acceptate.
Este acceptată o comandă mică de lot (mai mare sau egală cu 50 de bucăți), personalizarea acoperirii non-standard (cum ar fi teflon).
NOTĂ: Se recomandă furnizarea unui desen sau eșantion de interfață a barei de instrumente pentru a asigura potrivirea șurubului și a barei de lamă/scule.
Prin designul de mai sus, șurubul cu cap dublu standard atinge un echilibru de rezistență ridicată, adaptabilitate ridicată și viață lungă în prelucrarea CNC și este o parte funcțională cheie pentru a asigura precizia și eficiența prelucrării.
