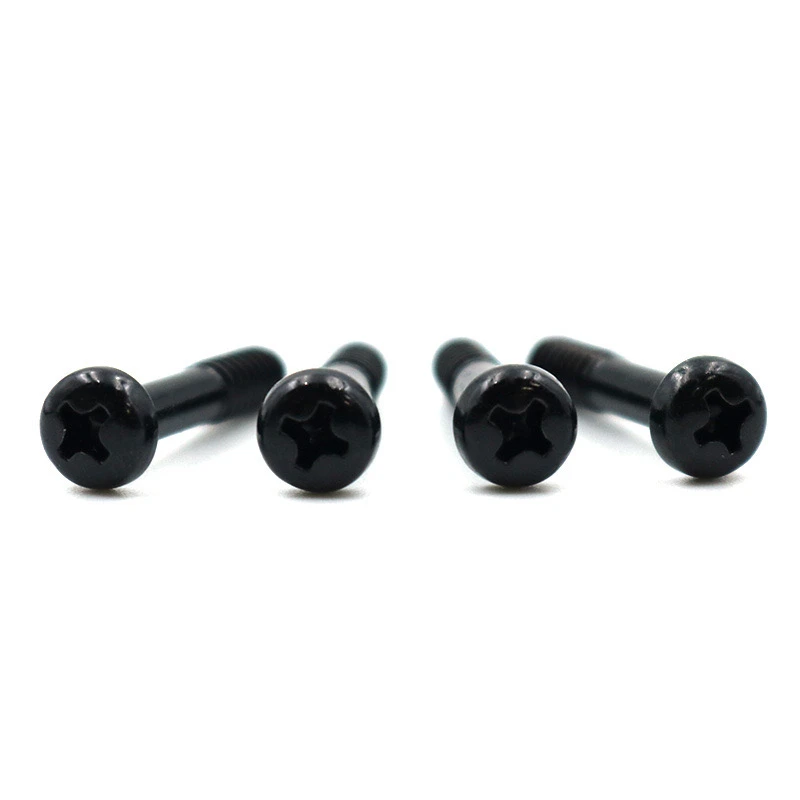

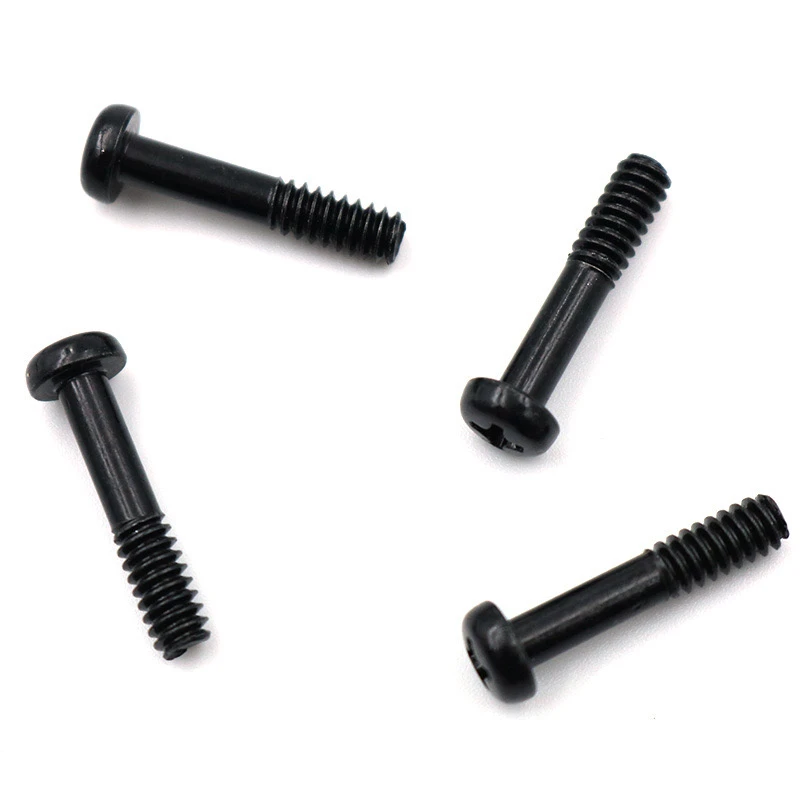

10.9 carbon de calitateșurub captiv de cap al tigaiei negre din oțel(Standard GB818, cu cap rotund anti-pilot cu jumătate de trai), este un element de fixare de precizie de înaltă rezistență, anti-slăbire. Următoarea este o descriere detaliată a cerințelor sale de personalizare. Conținutul este stratificat în funcție de logica tehnică, iar parametrii cheie sunt evidențiați
Valoarea de bază a acestui șurub constă în echilibrul de adaptare de înaltă rezistență, anti-desfășurare și de precizie. Este potrivit pentru câmpurile industriale care necesită atât fiabilitate, cât și precizia instalării.
1. Standarde și specificații de bază
Standard de implementare: GB818, este necesar să se clarifice dacă este un fir complet sau un fir de jumătate
Nivel de performanță: 10,9 grad (material din oțel carbon, rezistență la tracțiune mai mare sau egal cu 1040MPa, rezistență la randament mai mare sau egală cu 940MPa)
Tratament la suprafață: placare neagră (acoperire cu zinc negru/oxidare neagră, trebuie indicate cerințele de testare a pulverizării cu sare, cum ar fi spray -ul de sare neutru de 72H)
2. Cerințe de personalizare a parametrilor structurali
Tipul capului: cap de tigaie cu slot încrucișat, folosind tipul de slot standard ISO 7045
Proiectare anti-dezlănțuire: șaibă de nylon preinstalată sau garnitură de blocare a metalului; Materialul trebuie specificat.

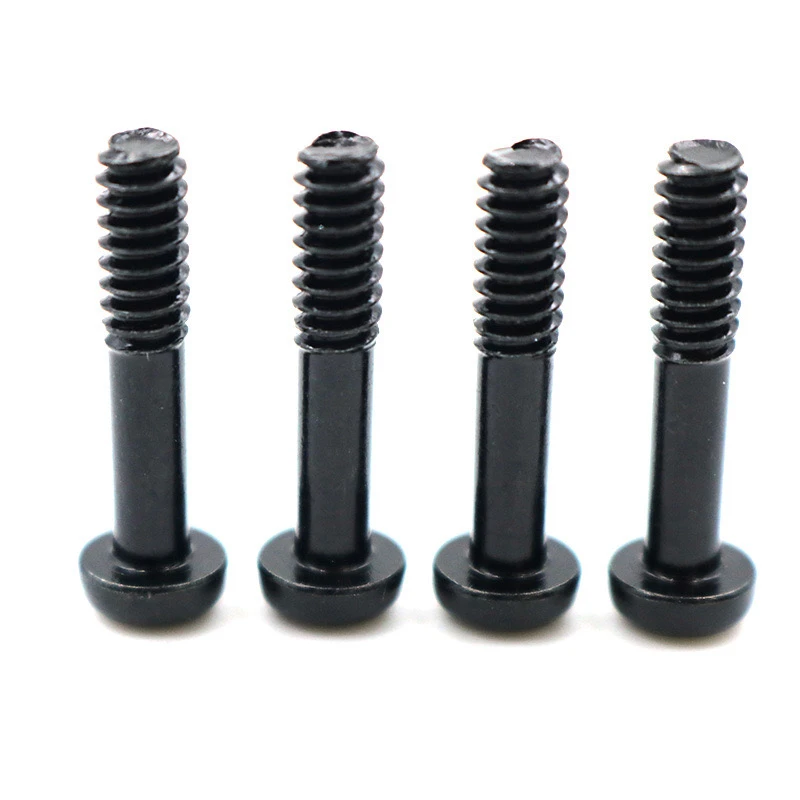

Proiectare tijă: tijă subțire, jumătate de filetă. Diametrul tijei goale mai mici sau egale cu diametrul minor, lungimea firului mai mare sau egală cu 1,5d.
Specificația firului: fir metric (cum ar fi M3-M8), firul fin trebuie să fie marcat cu pas
Lungime totală: 10-50mm (incrementat cu 1mm, trebuie să fie furnizat tabelul de dimensiuni specifice)
Iii. Cerințe de materiale și proces
Material: SCM435 sau echivalent din oțel din aliaj de 10,9 grad
Duritate: HRC 32-39
Tratament anti-slăbire:
Pre -Set PA66 Nylon Inel (rezistent la temperatură -40 grad ~ +120 grad)
Garnitură de blocare a metalului cu două stive (304 oțel inoxidabil)
Detalii privind tratarea suprafeței
Grosimea acoperirii: strat de zinc negru mai mare sau egal cu 8μm
Cerințe suplimentare opționale: ulei anti-rust
Iv. Puncte cheie de control al calității
Test de cuplu: cuplu de asamblare mai mare sau egal cu valoarea standard
Performanță anti-slăbire: test de vibrații, conform standardului GB/T 10431, 2000 de cicluri fără a pierde trecerea.
Aspect: acoperire uniformă fără fundul expus, canelură încrucișată fără burrs
V. Ambalaj și etichetare
Metoda de ambalare: tavă blister din PVC în cutia interioară (100 pc pe tavă), 5000 pc/cutie în casetă exterioară (reglabilă)
Conținut de etichetare: marcare laser (inclusiv 10,9 grad, număr de lot, cod producător)
VI Cerințe suplimentare de serviciu
Cerințe de certificare: dacă este necesară o declarație de conformitate ROHS/REAPE
Ciclu de livrare: 15 zile pentru dezvoltarea mucegaiului (după prima confirmare a eșantionului), 30 de zile pentru producția în masă
Metoda de acceptare: inspecție de eșantionare conform GB/t 90.1-2015
Este recomandat să furnizați desene sau probe pentru a confirma dimensiunile cheie, cum ar fi diametrul capului K valoarea K și adâncimea canelurii încrucișate pentru a evita ambiguitatea.
