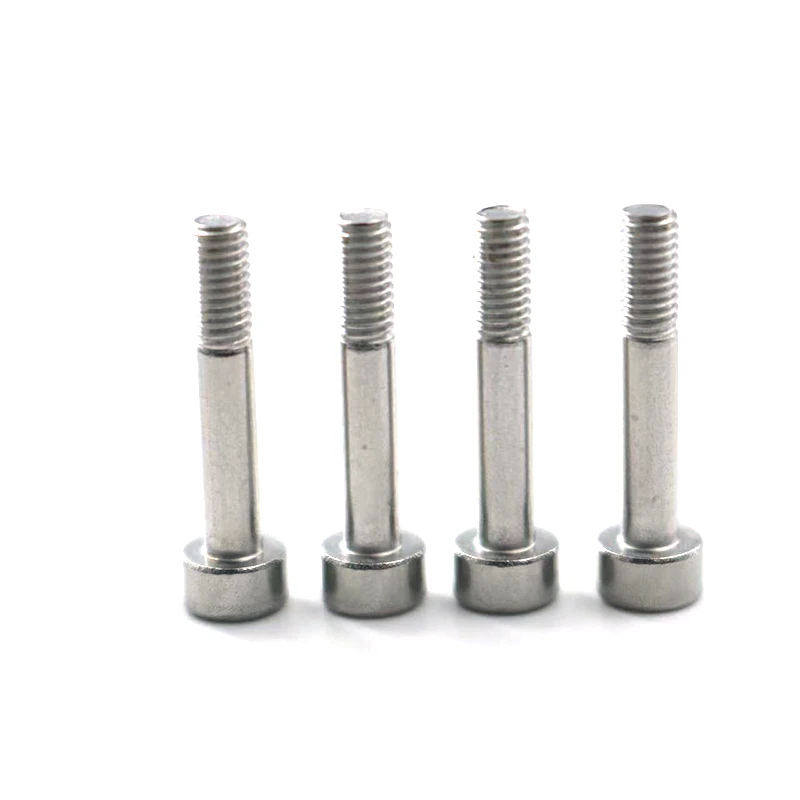

Hexagonul cu cap de cupășurub de prizăCu un design cu jumătate de frig, este un element de fixare mecanic comun. Următoarea este o introducere detaliată a aspectelor sale funcționale, concentrându -se pe funcțiile sale de bază.
1. Caracteristici structurale și poziționare funcțională
Proiectarea capului de cupă: oferă o suprafață mare de rulment, distribuind presiunea de strângere și este potrivit pentru aplicațiile care necesită un cuplu ridicat sau vibrații. Suprafața superioară plană a capului reduce proeminența, creând un aspect plăcut din punct de vedere estetic și prevenind zgârieturi.
Unitate hexagonală: strânsă cu o cheie hexagonală, oferă o suprafață de contact mare, o capacitate ridicată de transmisie a cuplului și este mai puțin sensibil la dezbrăcarea firului decât Phillips sau șuruburile cu fante. Necesită o dimensiune standard a cheii.
Design cu jumătate de fir
Secțiune netedă netedă: îmbunătățește rezistența la forfecare și este potrivită pentru aplicațiile care necesită poziționare sau aliniere, împiedicând deteriorarea firului pieselor de împerechere.
Secțiunea parțială a firului: este necesară doar o porțiune din lungime pentru strângerea, reducerea costurilor de procesare a firului și minimizarea riscului de deteriorare a materialelor moi.
2. Avantaje funcționale de bază
Capacitate ridicată a cuplului: acționarea hexagonală și designul cupei cupei rezistă forțelor de strângere mai mari și este potrivit pentru echipamente grele.
Poziționare precisă: Secțiunea tijei lustruite poate fi introdusă într -o gaură prefabricată pentru poziționarea axială, evitând interferența firului.
Anti-desfășurare și anti-vibrație: Proiectarea pe jumătate de prindere poate fi utilizată cu piulițe sau etanșante pentru a reduce desfacerea indusă de vibrații.
3. Aplicații tipice
M3 (piese de precizie cu sarcină ușoară): carcase de echipamente electronice, rame de imprimantă 3D și montare mică a senzorilor.
M4 (sarcină medie): șinele de ghidare a echipamentelor de automatizare, suporturi de montare PCB și montare motor de dimensiuni medii.
M5 (sarcină mai mare): îmbinări ale brațului robotului industrial, blocuri de valve hidraulice și ansamblu de corpuri grele.
4. Parametrii de selecție a cheilor
Material: oțel de carbon (galvanizat/înnegrit), oțel inoxidabil (A2-304/A4-316) și aliaj de titan (aerospațial).
Lungimea firului: șuruburile cu jumătate de figură trebuie selectate pe baza grosimii de prindere.
Grad de rezistență: de exemplu, gradul 8.8 (oțel carbon) și A2-70 (oțel inoxidabil), gradul de rezistență trebuie să se potrivească cu cerințele de încărcare.
5. Compararea aplicabilității șuruburilor cu filete complete
Șuruburile cu fir parțial sunt preferate atunci când este necesară o secțiune de tijă netedă pentru orientare sau poziționare (de exemplu, montarea mânecii). De asemenea, sunt preferate pentru asamblarea care nu este o gaură pentru a evita deteriorarea firului de jos (de exemplu, găuri orbe).
