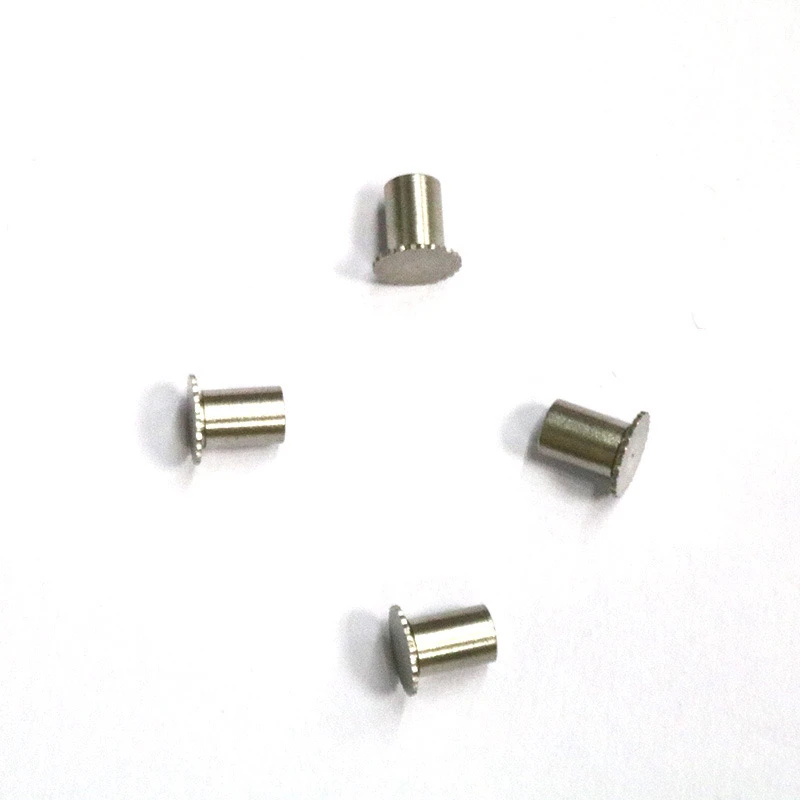

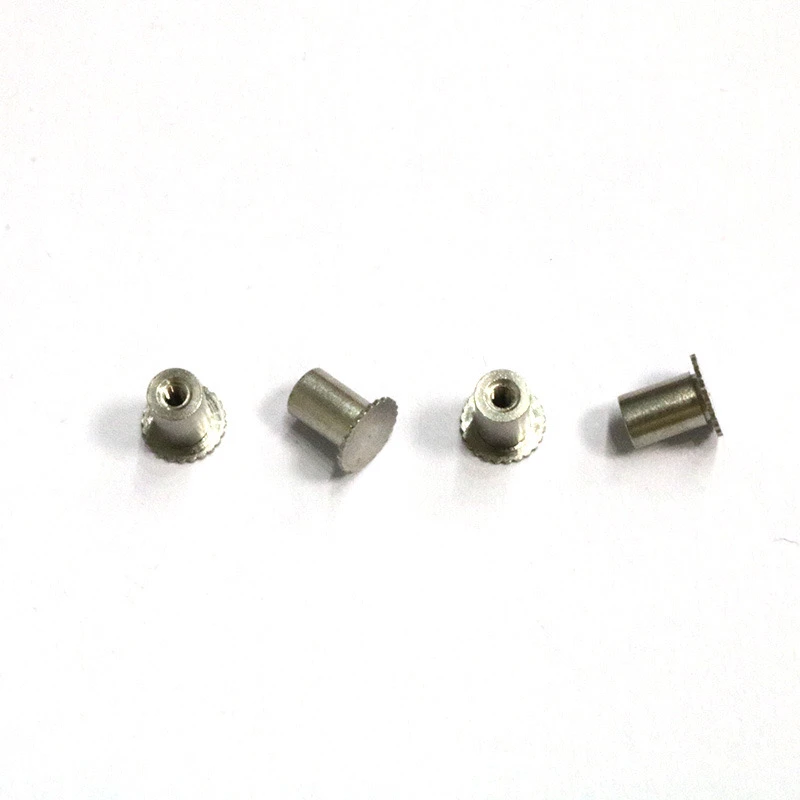

303 Nuc de dinți de flori din oțel inoxidabil din oțel inoxidabilColoana este un element de fixare proiectat pentru conexiunea cu plăci subțiri, combinând mai multe tehnologii de proprietăți materiale, proiectare structurală și proces de instalare . Următoarea este o analiză a produsului în sine .
Poziționarea funcției produsului
303 Coloana de nuci din dinți cu flori cu gaură orb din oțel inoxidabil este un tip de coloană de piuliță nituit de presiune, utilizat în principal pentru incrustarea cu filet din tablă și plăci subțiri (cum ar fi șasiu, dulapuri și carcase de echipamente electronice) . după instalare, un fir intern stabil poate fi format pe placa subțire fără sudură sau nuanțe premamene
Analiza produsului: 303 Oțelul inoxidabil este un oțel inoxidabil austenitic cu tăiere liberă, cu o bună rezistență la coroziune . Nu necesită electroplație suplimentară și este potrivit pentru rotire .
Gaura orb (tip BSOS): se referă la firul intern ca un design care nu este în gaură, adică un design închis de jos, care este potrivit pentru scene care necesită sigilare sau prevenire a penetrării .
Dintii de flori și placa de presiune înmuiată: Un capăt al coloanei de piulițe are un dinte în relief șters . Modelul dintelui este încorporat în placă în timpul nituirii, combinat cu structura canelurii de sprijin pentru a realiza anti-rotație și anti-topire .
Caracteristici structurale
Proiectarea gaurii orb înseamnă că firul intern se extinde doar la mijlocul cilindrului, iar partea inferioară este închisă pentru a evita impuritățile care intră sau etanșarea problemelor cauzate de gaura de trecere . este adesea folosită pe plăci de circuit și șasiu rezistent la praf .
Semnificația structurii dinților este că fața de capăt cilindrică este proiectată cu un unghi de 30 de grade –45 grade de serrare .} Când nituirea, modelul dinților stochează foaia pentru a produce deformare plastică, care este umplută în canalul de rezervă pentru a forma o interblocare mecanică pentru a preveni dezlegarea .
Cilindru hexagonal + cilindru
Capătul hexagonal oferă rezistență la cuplu în timpul nituirii, secțiunea cilindrică cooperează cu gaura foii, iar canelura de sprijin din mijloc se potrivește materialului deformat pentru a se asigura că spatele este plat după nituire .}
Precauții de instalare
În primul rând, apăsați coloana de piulițe în gaura pre-pusă printr-o mașină de nituire specială (nu un pumn sau un ciocan) . Pașii includ: Diametrul găurii pre-set: trebuie controlat strict la D +0 ~ 0 . 075mm (4 . 2mm). Este recomandat să pumniți mai degrabă decât să găuriți.
Cerințe de direcție: capul hexagonal trebuie să fie apăsat de pe suprafața deconectată a foii pentru a evita funcționarea inversă, provocând deformarea foii .
Parametri cheie
Grosimea foii: minim 0 . 8mm . prea subțire este ușor de deformat . lungimea cozii coloanei de piuliță trebuie să fie potrivită în funcție de grosime.
Controlul presiunii: apăsați pe loc la un moment dat pentru a vă asigura că capul hexagonal este complet încorporat fără goluri .
Scenarii de aplicare și restricții
Zonele de aplicare aplicabile: dulapuri de șasiu, suporturi electronice de echipamente, structuri ușoare, cum ar fi aliaj de aluminiu sau plăci de oțel cu conținut redus de carbon
Folosiți următoarele obiecte cu precauție
Plăcile din oțel inoxidabil cu o rezistență ridicată necesită coloane speciale de nuci de înaltă rezistență, dacă sunt utilizate și necesită adesea întărire auxiliară de sudare la fața locului .
Rezistența la tracțiune a conexiunii nituite a pieselor structurale purtătoare de sarcină este scăzută, astfel încât sudarea cu șuruburi este de asemenea necesară pentru a consolida conexiunea .
303 Coloana de nuci din dinți cu flori cu gaură de oțel inoxidabil din oțel, este o soluție de precizie pentru o conexiune filetată cu placă subțire . Este nevoie de sigilare a găurilor orb, de design anti-dezlegare a dinților de flori și de 303 rezistență la coroziune din oțel inoxidabil ca avantaje ale sale de bază, și realizează o asamblare eficientă printr-un proces de rivinare standardizat ., cu toate acestea echipament; În caz contrar, este ușor să cădeți sau să deformați .
