I . Prezentare generală a accesoriilor

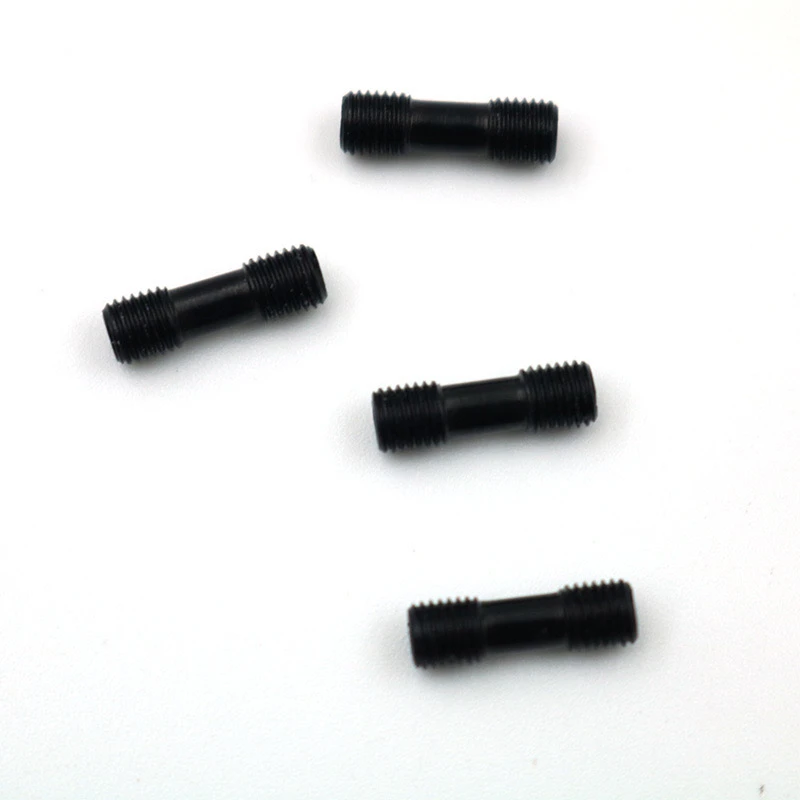

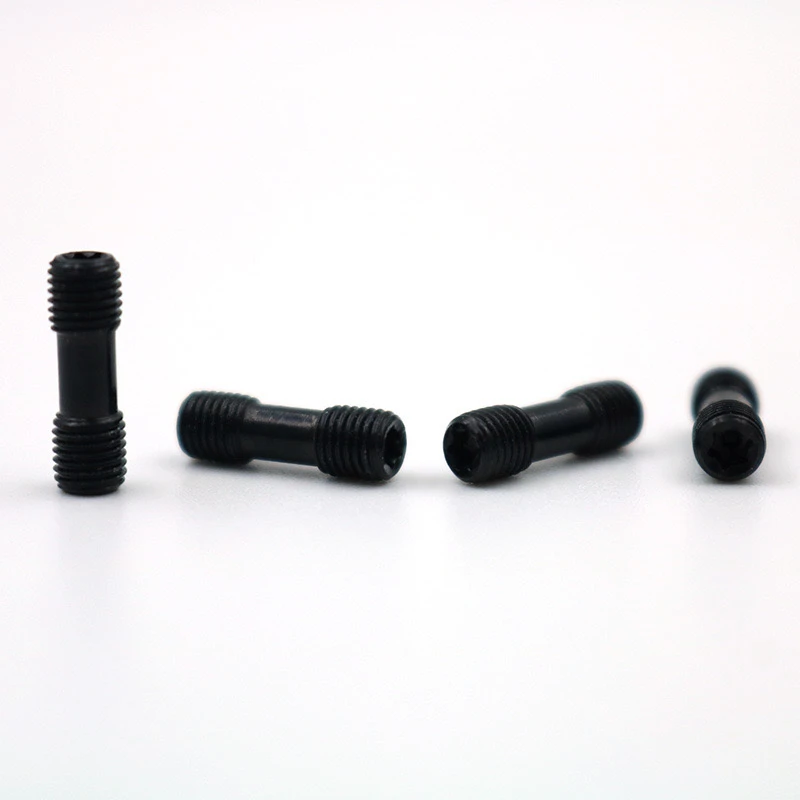

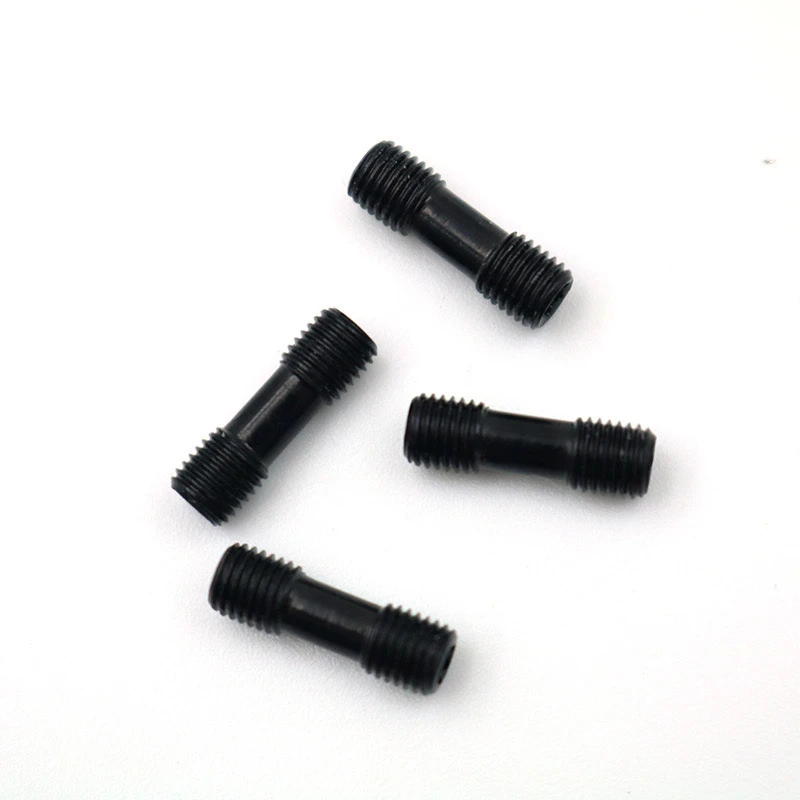

12.9- șuruburile de grad sunt șuruburi de înaltă rezistență, potrivite pentru scenarii de prelucrare CNC cu sarcină înaltă, de înaltă precizie .
Design non-standard cu cap dublu: fire la ambele capete, utilizate pentru conectarea barei și a barei de scule, potrivite pentru caneluri de instrumente non-standard sau de dimensiuni speciale .
Funcția SHIM: Susțineți lama, dispersați forța de tăiere și asigurați -vă precizia de poziționare .
II . pași de utilizare
Pretratare: curățați gaura filetată a barei de scule, șuruburi și șuruburi pentru a evita fișierele de fier sau petele de ulei care afectează strângerea . Verificați dacă firul este intact pentru a preveni alunecarea filetului .
Selectarea șuruburilor: Selectați șurubul corespunzător în conformitate cu specificațiile orificiilor filetate ale barei de scule și shim .
Pași de instalare
Pasul 1: Înșurubați capătul mai scurt al șurubului în orificiul filetat cu bara de scule, pre-strâns-l manual și folosiți o cheie pentru a-l strânge la 70% cuplu .
Pasul 2: Plasați șim, aliniați celălalt capăt al șurubului și înșurubați -l manual în gaura filetată de șim .
Pasul 3: Strângeți cu o cheie de cuplu în conformitate cu standardul pentru a evita suprasolicitarea și deteriorarea firului .
Link de verificare
Verificați dacă Shim se potrivește strâns cu arborele fără a agita . Test rulați mașina -unelte pentru a observa dacă există vreun zgomot anormal sau slăbiciune în timpul tăierii .
III . Precauții
Controlul cuplului: Asigurați -vă că vă strângeți în funcție de cuplul standard . suprasarcină poate provoca ruperea șurubului sau deformarea strălucitoare .
Potrivirea firului: șuruburile non-standard trebuie să se asigure că firele de la ambele capete se potrivesc complet cu pozițiile găurii pentru a evita instalarea forțată .
Întreținere regulată: Verificați starea de strângere a șuruburilor la fiecare 8 ore, în special în condiții de tăiere grea .
IV . Manipularea comună a problemelor
Alunecare cu șurub: Înlocuiți cu un șurub nou și verificați dacă gaura filetată este deteriorată .
SHIM OFFSET: Re-dezordine și asigurați-vă că șurubul este înșurubat în vertical .
V . Scenariu de aplicație
Sistem Arbor de înaltă precizie adecvat pentru strunguri CNC și centre de prelucrare, în special pentru instrumente personalizate sau cerințe de procesare a unghiului special .
